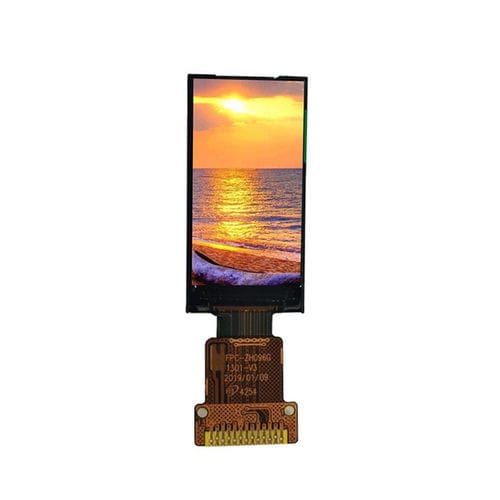

Modulo di visualizzazione TFT LCD YX10001A

TFTa colorigrafico

Descrizione
Lo YX10001A è un modulo display TFT LCD compatto da 0,96 pollice con risoluzione RGB 80×160 e interfaccia 4SPI, progettato per dispositivi indossabili, strumenti portatili, prodotti per la smart home, terminali palmari, dispositivi medicali e applicazioni IoT. Alimentato dal driver IC ST7735S, il modulo offre prestazioni d'immagine stabili, risposta rapida e un angolo di visione All O'Clock per una visibilità chiara da ogni direzione. L'interfaccia seriale 4SPI semplifica il design hardware e garantisce comunicazione affidabile con sistemi embedded basati su MCU.

Dimensioni fisiche principali
Dimensioni esterne: 13.70 × 28.10 × 1.97 mm
Area attiva di visualizzazione: 10.80 × 21.70 mm
Pitch del pixel: 0.1926 × 0.1926 mm

Elettrico & interfaccia
Tensione operativa analogica: 3.2 V (Typ.)
Tensione logica: 1.8 V (Typ.)
Interfaccia: 4SPI
Retroilluminazione: LED bianco × 1

Applicazioni tipiche

• Elettronica indossabile
• Dispositivi medicali portatili
• Terminali palmari industriali
• Sensori smart e dispositivi IoT
• Elettronica di consumo e prodotti per la smart home

Specifiche di base (tabella)
Dimensione display: 0.96 inch
Tipo LCD: TFT-LCD, trasmissivo
Risoluzione: 80 (RGB) × 160
Area attiva: 10.80 × 21.70 mm
Dimensioni esterne: 13.70 × 28.10 × 1.97 mm
Pitch del pixel: 0.1926 × 0.1926 mm
Direzione di visualizzazione: All O'Clock
Driver IC: ST7735S
Interfaccia: 4SPI
Retroilluminazione: LED bianco × 1
Tensione operativa analogica: 3.2 V Typ.
Tensione logica: 1.8 V Typ.

Caratteristiche ottiche (tabella)
Risoluzione: 80 × 160
Rapporto di contrasto: 800 : 1
Gamut colore: 60%
Luminosità: 400 cd/m²
Uniformità di luminanza: 80%
Angolo di visualizzazione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 25 ms

Condizioni operative (tabella)
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤90% RH (60°C)

Specifiche tecniche

• Modello: YX10001A
• Dimensione display: 0.96 inch
• Risoluzione: 80(RGB) × 160
• Tipo LCD: TFT-LCD, trasmissivo
• Driver IC: ST7735S
• Interfaccia: 4SPI (seriale)
• Area attiva: 10.80 × 21.70 mm
• Dimensioni esterne: 13.70 × 28.10 × 1.97 mm
• Pitch del pixel: 0.1926 × 0.1926 mm
• Retroilluminazione: 1 × LED bianco
• Tensione analogica: 3.2 V (Typ.)
• Tensione logica: 1.8 V (Typ.)
• Luminosità: 400 cd/m²
• Rapporto di contrasto: 800:1
• Gamut colore: 60%
• Angolo di visualizzazione: All O'Clock (tip. 80°/80°/80°/80°)
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤90% RH (60°C)
