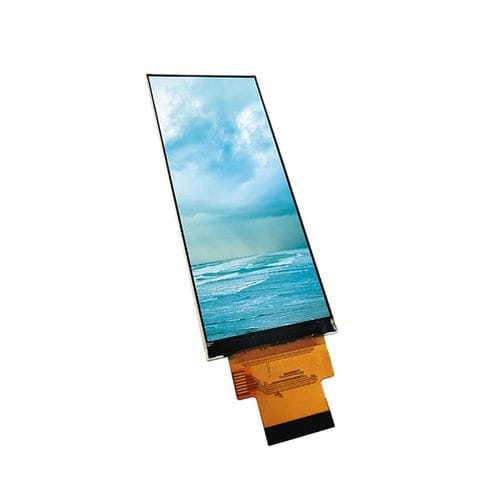

Modulo di visualizzazione TFT LCD YX40009A

IPSa colori400 x 960

Panoramica del prodotto
Il YX40009A è un modulo display LCD TFT IPS da 4,0 pollici con risoluzione RGB 400 × 960 e interfaccia SPI + RGB a 18 bit. Progettato per automazione industriale, apparecchiature medicali, terminali portatili e HMI embedded, garantisce angoli di visuale All O'Clock, resa cromatica stabile e uno spessore ridotto per l'integrazione in apparecchi compatti.

Caratteristiche principali

• Driver IC: ST7701S che supporta modalità SPI + RGB per controllo dei registri e trasmissione dati RGB ad alta velocità.
• Design meccanico sottile adatto a dispositivi elettronici compatti.
• Retroilluminazione: LED bianchi × 8; tensione analogica tipica di funzionamento: 2,8 V.
• Ampia gamma di temperatura di esercizio e tolleranza all'umidità per ambienti industriali.
• Prestazioni ottiche bilanciate: contrasto, luminosità e tempo di risposta ottimizzati per HMI.

Meccanica e ottica
Il modulo dispone di un ingombro compatto e di un pannello IPS trasmissivo che assicura ampi angoli di visione e stabilità cromatica in tutte le direzioni. Le dimensioni meccaniche e le misure ottiche agevolano l'integrazione in pannelli di controllo e contenitori portatili.

Applicazioni

• HMI industriali e controller intelligenti
• Dispositivi medicali e strumenti portatili di diagnostica
• Terminali portatili e dispositivi embedded
• Controlli per smart home ed elettronica di consumo compatta

Disegno meccanico / Immagini
Sono forniti disegni tecnici e immagini del prodotto per supportare la progettazione del contenitore, il montaggio e la posizione dei connettori durante lo sviluppo.

Specifiche tecniche

• Modello: YX40009A
• Dimensione schermo: 4,0 pollici
• Risoluzione: 400 (RGB) × 960
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Area attiva: 39.18 × 94.03 mm
• Dimensioni esterne: 42.90 × 102.08 × 2.23 mm
• Pitch pixel: 0.0979 × 0.0979 mm
• Direzione di visione: All O'Clock (IPS)
• Driver IC: ST7701S
• Interfaccia: SPI + RGB 18 bit
• Retroilluminazione: LED bianchi × 8
• Tensione analogica di funzionamento: 2,8 V tip.
• Contrasto (tipico): 600:1
• Gamut colore (tipico): 60%
• Luminosità (tipica): 400 cd/m²
• Uniformità della luminanza (tipica): 80%
• Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo di risposta (tipico): 25 ms
• Disegno meccanico / immagine disponibile
• Temperatura di esercizio: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤90% UR (60°C)
