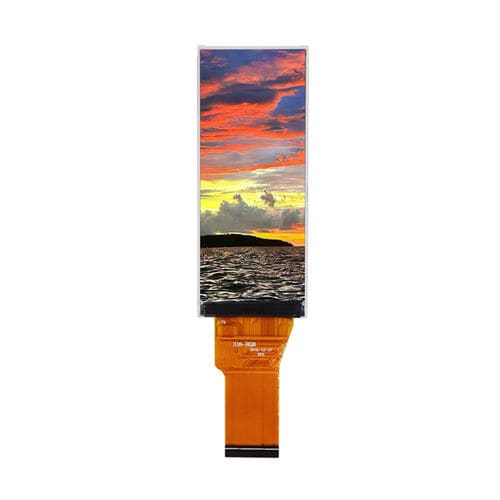

Modulo di visualizzazione TFT LCD YX32010A

IPSa colori320 x 820

Panoramica del prodotto
Il Yousee YX32010A è un modulo display IPS TFT-LCD da 3,2" con risoluzione 320×820 RGB e interfaccia combinata SPI + RGB a 16 bit. Con il driver ST7701S offre ampio angolo di visione All O'Clock, resa cromatica uniforme e grafica fluida. La doppia interfaccia consente inizializzazione MCU semplice via SPI e trasferimento dati RGB ad alta velocità per sistemi embedded, IoT e applicazioni industriali.

Caratteristiche principali

• TFT-LCD IPS trasmissivo da 3,2"
• Risoluzione: 320 (RGB) × 820
• Interfaccia: SPI + RGB 16 bit
• Driver IC: ST7701S
• Retroilluminazione: LED bianche × 4
• Ampio angolo di visione (All O'Clock)

Specifiche di base

• Area attiva: 26,40 × 67,65 mm
• Dimensioni esterne: 31,20 × 76,60 × 2,40 mm
• Pitch dei pixel: 0,0825 × 0,0825 mm
• Tensione analogica operativa: 2,8 V (tip.)

Caratteristiche ottiche

• Luminosità: 300 cd/m²
• Rapporto di contrasto: 600:1
• Gamut colore: 60%
• Tempo di risposta: 25 ms
• Angolo di visione (CR ≥ 10): 80°/80°/80°/80°
• Uniformità di luminanza: 80%

Condizioni d'esercizio

• Temperatura di esercizio: -20°C a +70°C
• Temperatura di immagazzinamento: -30°C a +80°C
• Umidità: ≤ 90% UR (a 60°C)

Meccanica

• Dimensioni esterne: 31,20 × 76,60 × 2,40 mm
• Area attiva: 26,40 × 67,65 mm

Applicazioni

• Interfacce uomo-macchina industriali (HMI)
• Controller intelligenti e dispositivi smart home
• Strumentazione medica
• Terminali portatili e dispositivi IoT
• Sistemi display embedded

Specifiche tecniche

• Modello: YX32010A
• Dimensione display: 3,2"
• Risoluzione: 320 (RGB) × 820
• Tipo LCD: IPS TFT-LCD, transmissivo
• Driver IC: ST7701S
• Interfaccia: SPI + RGB 16 bit
• Retroilluminazione: LED bianche × 4
• Luminosità: 300 cd/m²
• Rapporto di contrasto: 600:1
• Gamut colore: 60%
• Angolo di visione: All O'Clock
• Tempo di risposta: 25 ms
• Tensione analogica operativa: 2,8 V (tip.)
