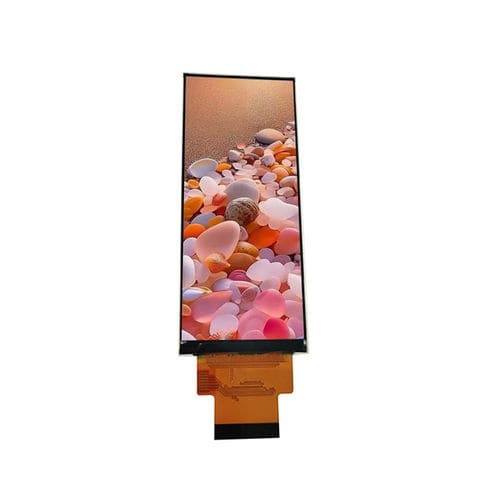

Modulo di visualizzazione TFT LCD YX40009B

TFTIPSa colori

Descrizione
Lo YX40009B è un modulo display LCD TFT IPS da 4,0 pollici con risoluzione 400×960 RGB e interfaccia MIPI, destinato ad automazione industriale, apparecchiature medicali, dispositivi smart home, terminali portatili, strumenti portatili e applicazioni HMI embedded. Alimentato dal driver ST7701S, il modulo offre immagini nitide, colori vividi e un angolo di visione All O'Clock (IPS) per ottima coerenza cromatica e visibilità da ogni direzione. L'interfaccia MIPI supporta trasmissione dati ad alta velocità e compatibilità con Linux, Android e piattaforme embedded ad alte prestazioni. Il design meccanico sottile semplifica l'integrazione nei sistemi embedded compatti.

Specifiche di base
Dimensione display: 4,0 pollici
Tipo LCD: IPS TFT-LCD, trasmissivo
Risoluzione: 400 (RGB) × 960
Area attiva: 39.18 × 94.03 mm
Dimensioni esterne: 42.90 × 102.08 × 2.23 mm
Passo pixel: 0.0979 × 0.0979 mm
Direzione di visione: All O'Clock
Driver IC: ST7701S
Interfaccia: MIPI
Retroilluminazione: LED bianchi × 8
Tensione analogica di esercizio: 2.8 V tip.

Disegno meccanico
Disegno meccanico e diagramma delle dimensioni disponibili come riferimento per l'integrazione.

Caratteristiche ottiche
Risoluzione: 400 × 960
Contrasto: 600 : 1 (tip.)
Gamut colore: 60% (tip.)
Luminosità: 400 cd/m² (tip.)
Uniformità di luminanza: 80% (tip.)
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 25 ms (tip.)

Condizioni operative
Temperatura di esercizio: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤90% UR (60°C)

Caratteristiche / specifiche tecniche

• Modello: YX40009B
• Dimensione display: 4,0 pollici
• Risoluzione: 400×960 RGB
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Direzione di visione: All O'Clock (IPS)
• Driver IC: ST7701S
• Interfaccia: MIPI
• Area attiva: 39.18 × 94.03 mm
• Dimensioni esterne: 42.90 × 102.08 × 2.23 mm
• Passo pixel: 0.0979 × 0.0979 mm
• Retroilluminazione: 8 × LED bianchi
• Tensione analogica di esercizio: 2.8 V (tip.)
• Luminosità: 400 cd/m² (tip.)
• Contrasto: 600:1 (tip.)
• Gamut colore: 60% (tip.)
• Uniformità di luminanza: 80% (tip.)
• Angolo di visione (CR≥10): 80°/80°/80°/80°
• Tempo di risposta: 25 ms (tip.)
• Temperatura di esercizio: -20°C a +70°C
• Temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤90% UR (60°C)
