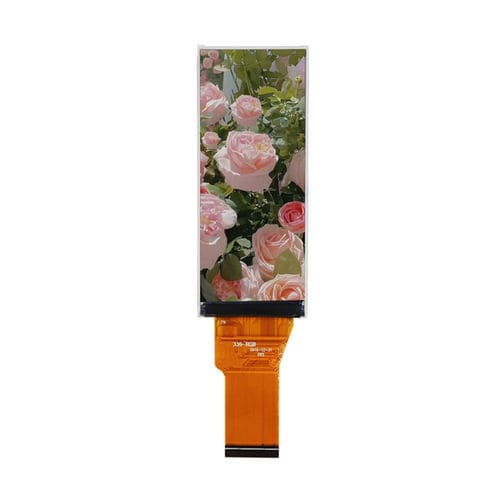

Modulo di visualizzazione TFT LCD YX29002A

IPSa colori2,9"

Panoramica del prodotto
Lo YX29002A è un modulo LCD TFT IPS da 2,9 pollici con risoluzione RGB 376×960 e interfaccia SPI + RGB a 18 bit. Dotato del driver ST7701S, offre visione All O'Clock, alta densità di pixel e resa cromatica uniforme. Il design meccanico ultrasottile facilita l'integrazione in sistemi di controllo industriale, dispositivi medici, prodotti per smart home, terminali portatili, strumenti portatili e applicazioni HMI embedded.

Specifiche di base
Dimensione display: 2,9 pollici
Tipo di LCD: IPS TFT-LCD, trasmissivo
Risoluzione: 376 (RGB) × 960
Area attiva: 26,51 × 67,68 mm
Dimensioni: 31,20 × 76,60 × 2,11 mm
Pitch pixel: 0,0825 × 0,0825 mm
Direzione di visuale: All O'Clock
Driver IC: ST7701S
Interfaccia: SPI + 18 bit RGB
Retroilluminazione: 4 × LED bianchi
Tensione analogica di funzionamento: 2,8 V (tip.)

Caratteristiche ottiche
Contrasto: 600:1
Gamut colore: 60%
Luminosità: 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80°/80°/80°/80°
Tempo di risposta: 25 ms

Condizioni operative
Temperatura operativa: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤90% UR (60°C)

Disegno meccanico
Il disegno meccanico e il contorno del modulo sono forniti per riferimento all'integrazione e al montaggio.

Specifiche tecniche

• Modello: YX29002A
• Dimensione display: 2,9 pollici
• Risoluzione: 376×960 (RGB)
• Tipo di pannello: IPS, TFT trasmissivo
• Interfaccia: SPI + 18 bit RGB
• Driver IC: ST7701S
• Area attiva: 26,51 × 67,68 mm
• Dimensioni: 31,20 × 76,60 × 2,11 mm
• Retroilluminazione: 4 × LED bianchi
• Luminosità: 300 cd/m²
• Contrasto: 600:1
• Pitch pixel: 0,0825 × 0,0825 mm
• Angolo di visione: All O'Clock (80°/80°/80°/80°)
• Temp. operativa: -20°C a +70°C
• Temp. di stoccaggio: -30°C a +80°C
• Tensione analogica tipica: 2,8 V
