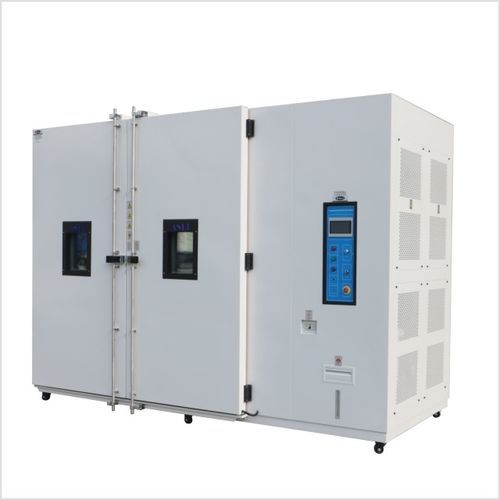

Camera climatica THR

di umiditàdi temperaturaper shock termico

Riepilogo
Camera di prova climatica programmabile walk-in per caricabatterie VE: progettata per testare resistenza al calore, resistenza al freddo, calore secco e calore umido. Adatta al controllo qualità in elettronica, apparecchiature elettriche, automotive, metalli, alimentare, chimica, materiali da costruzione, bagagli, nastro adesivo, stampa, imballaggio e altre industrie.

Serie e certificazioni
Serie THE — Temperature Humidity Room. Certificata CE. Garanzia standard di 12 mesi. Dimensioni personalizzate disponibili. Supporto remoto a vita.

Panoramica
Progettata per prodotti che non entrano nelle camere da banco: accesso walk-in per pezzi e macchinari di grandi dimensioni con controllo combinato di temperatura e umidità, adattata al layout del DUT e del laboratorio. La serie incorpora un design integrato di tubazioni e condotti, pannello di controllo touch all-in-one e PLC. Utilizzata per test di affidabilità di prodotti completi in elettronica, automotive, LED, PCB e elettrodomestici.

Caratteristiche

• Personalizzazione: dimensioni interne su misura per il DUT; consente test senza smontare apparecchiature di grandi dimensioni.
• Copertura: sei gradi di bassa temperatura (A–F) fino a −70 °C; opzione alta temperatura fino a 150 °C.
• Accesso: porta di ingresso per test su prodotto completo; supporta carrelli e vassoi scorrevoli.
• Sicurezza: sette livelli di protezione indipendenti per alimentazione, motore, compressore, riscaldatore e approvvigionamento idrico.

Funzioni integrate (in evidenza)

• Controllo PID di temperatura e umidità per regolazione stabile e precisa in tutta la camera.
• Profili programmabili: 100 pattern × 999 segmenti ciascuno; supporta controllo della velocità di salita/rampe.
• Sensore di umidità per misurazione in tempo reale e controllo in circuito chiuso.
• Termostato di sovratemperatura indipendente.
• Porta prova cavi da 50 mm per instradare i cavi al DUT.
• Memoria dati USB per esportare i dati di prova.
• Finestra di osservazione a doppio vetro riscaldata con illuminazione interna.
• Alimentazione idrica esterna con ricarica comoda e ricircolo automatico.

Norme compatibili

• IEC 68-2-1 (Freddo)
• IEC 68-2-2 (Calore secco)
• IEC 68-2-3 (Calore umido: stato stazionario)
• IEC 68-2-30 (Calore umido: ciclico)
• IEC 68-2-14 (Variazione di temperatura)
• MIL-STD-810G / MIL-STD-810F (Test ambientali)
• ISO 16750-3 (Veicoli stradali: carichi meccanici)

Installazione e assistenza
Il sistema viene installato e messo in servizio in sito; il fornitore pianifica il layout e le utenze, assembla e collega la camera, calibra temperatura e umidità e fornisce formazione all'operatore. Tempi tipici per camere personalizzate: 30–40 giorni lavorativi dalla conferma dei disegni.

Consegne

• Manuale d'installazione e funzionamento con schemi e checklist di messa in servizio.
• Lista imballo per esportazione e documenti di spedizione (documentazione di trasporto).
• Garanzia di 12 mesi (copre camera, sistema di refrigerazione e controller).
• Supporto tecnico remoto a vita; messa in servizio in loco disponibile a costo aggiuntivo.

Immagini e documentazione
Fotografie ad alta risoluzione e disegni dimensionali disponibili su richiesta.

Caratteristiche tecniche / specifiche

• Modello: THE-volumen — opzioni bassa temperatura A~F.
• Dimensioni interne: standard di fabbrica; dimensioni interne personalizzabili.
• Intervallo di temperatura: Bassa: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C. Alta: 80 °C (80 °C ~ 150 °C opzionale).
• Intervallo di umidità: 20% ~ 98% UR (10–98% / 5–98% disponibile come condizione opzionale speciale con deumidificatore).
• Risoluzione indicazione / uniformità di distribuzione: 0,1 °C; 0,1% UR / ±2,5 °C; ±3,5% UR.
• Precisione di controllo: ±0,5 °C; ±2,5% UR.
• Velocità di salita/discesa: Salita ca. 0,1 ~ 3,0 °C/min. Discesa ca. 0,3 ~ 1,0 °C/min (opzione più rapida disponibile).
• Sistema di raffreddamento: raffreddato ad acqua o ad aria.
• Compressore: marca francese Tecumseh o marca tedesca Bitzer.
• Dispositivi di protezione: interruttore senza fusibile; protezione da sovraccarico del compressore; protezione alta/bassa pressione del refrigerante; protezione da umidità eccessiva e sovratemperatura; fusibili; sistema di allarme guasti; protezione per carenza d'acqua.
• Accessori opzionali: rampa per carrello; registratore; depuratore d'acqua; deumidificatore.
• Alimentazione / tensione elettrica: AC 380 V (±10%), 50/60 Hz, trifase 5 fili.
• Capacità di carico del pavimento di laboratorio: 600 kg/m² (carico uniforme).
