Camera climatica THR

termostaticadi umiditàdi temperatura

Panoramica

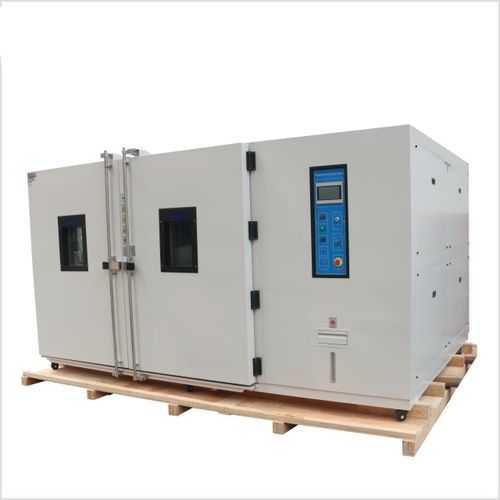

La camera ambientale walk-in THR Series è una stanza climatica personalizzabile per test accelerati di temperatura e umidità su componenti di grandi dimensioni e prodotti completi, inclusi pannelli solari fotovoltaici, elettronica, componenti automobilistici, sistemi LED e elettrodomestici. Il sistema integra controllo di temperatura e umidità, profili programmabili, protezioni di sicurezza multiple e supporto di installazione in loco.

Serie / Identità
THR Series — Temperature Humidity Room

Vantaggi chiave

• Dimensioni interne personalizzabili per adattarsi al DUT e alla disposizione del laboratorio, permettendo test su prodotto completo senza smontaggio.
• Sei gradi di bassa temperatura selezionabili (A–F) fino a −70 °C; temperatura alta standard fino a 80 °C con opzione fino a 150 °C.
• Controllo integrato di temperatura e umidità in formato walk-in per test rappresentativi di assiemi di grandi dimensioni.
• Più livelli di protezione indipendenti per la sicurezza del campione, dell'operatore e del sistema.
• Profili programmabili ed esportazione dati USB per report e tracciabilità.

Caratteristiche (Cosa fornisce il sistema)

• Personalizzazione completa — dimensione della stanza e disposizione interna costruite secondo le specifiche del cliente.
• Coprire la gamma di temperature — sei gradi di bassa temperatura (A–F) fino a −70 °C; capacità alta temperatura opzionale fino a 150 °C.
• Accesso e movimentazione — porta walk-in e design compatibile con carrelli per caricamento agevole di pannelli e assiemi.
• Sicurezza — protezioni ridondanti: alimentazione, motore, compressore, riscaldatore, mancanza d'acqua, allarmi sovratemperatura e sovraumidità.

Funzioni integrate

• Controllo PID della temperatura e dell'umidità per regolazione stabile e precisa.
• Profili programmabili: 100 modelli × 999 segmenti ciascuno; supporto per controllo della velocità di rampa.
• Sensore di umidità in tempo reale e controllo in loop chiuso dell'umidità.
• Termostato di sovratemperatura indipendente per protezione di cutoff.
• Passaggio cavi da 50 mm per instradare i cavi durante i test.
• Memoria dati USB per esportazione dei log di prova.
• Osservazione con finestra doppio vetro riscaldata (antivapore) con illuminazione interna.
• Alimentazione acqua esterna per il serbatoio umidificatore con auto-ricircolo.

Standard supportati

• IEC 68-2-1 (Freddo)
• IEC 68-2-2 (Calore secco)
• IEC 68-2-3 (Calore umido — Stato stazionario)
• IEC 68-2-30 (Calore umido — Ciclico)
• IEC 68-2-14 (Variazione di temperatura)
• MIL-STD-810G / MIL-STD-810F (Test ambientali)
• ISO 16750-3 (Veicoli stradali — Carichi meccanici)

Consegna e servizio (inclusi)

• Manuale di installazione e funzionamento con schemi elettrici e checklist di avviamento.
• Lista di imballaggio per esportazione e documenti di spedizione.
• Garanzia 12 mesi che copre camera, sistema di refrigerazione e controller.
• Tempi standard per camere walk-in personalizzate: 30–40 giorni lavorativi dal disegno confermato.
• Supporto tecnico remoto a vita; messa in servizio in loco disponibile a costi aggiuntivi.

Accessori opzionali

• Rampa per carrello
• Registratore dati
• Purificatore d'acqua
• Deumidificatore

Tabella — Specifiche della camera climatica walk-in THR Series
Parametro — Specifica
Modello — THR-volume (opzioni bassa temperatura A–F)
Dimensioni interne — Direttamente da fabbrica — dimensioni interne personalizzabili
Intervallo di temperatura — Basso: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C; Alto: 80 °C (80 °C ~ 150 °C opzionale)
Intervallo di umidità — 20% ~ 98% UR (10–98% / 5–98% disponibili come opzione speciale con deumidificatore)
Risoluzione / Uniformità — 0.1 °C; 0.1% UR / ±2.5 °C; ±3.5% UR
Precisione di controllo — ±0.5 °C; ±2.5% UR
Velocità salita/discesa — Salita circa 0.1 ~ 3.0 °C/min; Discesa circa 0.3 ~ 1.0 °C/min (velocità più rapida opzionale)
Sistema di raffreddamento — Raffreddamento ad acqua o ad aria
Compressore — Tecumseh o Bitzer
Dispositivi di protezione — Interruttore senza fusibili; protezione sovraccarico compressore; protezione alta/bassa tensione refrigerante; protezione sovraumidità e sovratemperatura; fusibili; sistema di avviso guasti; avviso carenza acqua
Accessori opzionali — Rampa per carrello; registratore; purificatore d'acqua; deumidificatore
Alimentazione — AC 380 V (±10%), 50/60 Hz, 3 fasi 5 fili

Le dimensioni interne, gli intervalli di temperatura e umidità e i requisiti speciali possono essere personalizzati. Capacità di carico del pavimento di laboratorio: 600 kg/m² (carico uniforme).

Caratteristiche tecniche / specifiche

• Serie: THR Series
• Modello: THR-volume (opzioni bassa temperatura A–F)
• Dimensioni interne: personalizzabili (diretto fabbrica)
• Intervallo di temperatura: opzioni basse A–F (fino a −70 °C); alta standard 80 °C, opzionale fino a 150 °C
• Intervallo di umidità: 20%–98% R.H. (opzioni 10–98% / 5–98% con deumidificatore)
• Risoluzione / Uniformità: 0.1 °C; 0.1% R.H. / ±2.5 °C; ±3.5% R.H.
• Precisione di controllo: ±0.5 °C; ±2.5% R.H.
• Tassi di variazione temperatura: salita 0.1–3.0 °C/min; discesa 0.3–1.0 °C/min (opzione più rapida)
• Raffreddamento: ad acqua o aria; compressori Tecumseh o Bitzer
• Protezione: molteplici protezioni indipendenti (alimentazione, compressore, sovratemperatura, sovraumidità, carenza d'acqua, ecc.)
• Alimentazione richiesta: AC 380 V (±10%), 50/60 Hz, 3 fasi 5 fili
• Capacità di carico a pavimento: 600 kg/m² (carico uniforme)
• Dati & controllo: controllo PID, profili programmabili, esportazione USB
