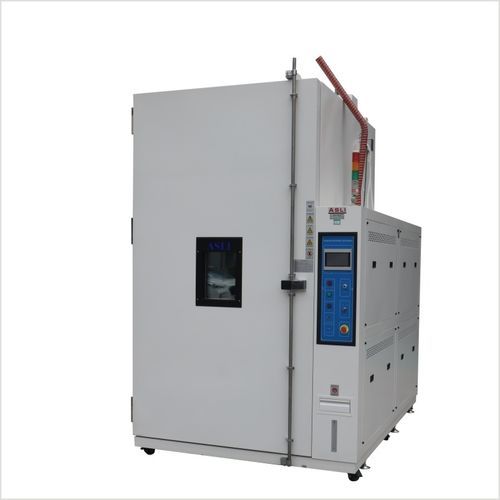

Camera climatica THR

termostaticadi temperaturadi umidità

Panoramica
La THR Series (Temperature Humidity Room) è una camera di prova walk-in progettata per componenti di grandi dimensioni e macchinari che richiedono controllo combinato di temperatura e umidità. La camera integra condotte e tubazioni, un pannello di controllo touch screen tutto-in-uno e un controllore logico programmabile. Le dimensioni interne, gli intervalli di temperatura e umidità e i requisiti speciali sono personalizzabili per adattarsi alle dimensioni del DUT e alla disposizione del laboratorio.

Capacità chiave

• Controllo preciso dell'umidità bassa fino al 5% R.H. (condizione opzionale con deumidificatore).
• Sei gradi di bassa temperatura selezionabili (A–F) fino a −70 °C; opzione temperatura alta standard fino a 80 °C (80–150 °C opzionale).
• Controllo PID per temperatura e umidità con sensore di umidità in tempo reale e memoria USB per esportazione dati di prova.
• Profili programmabili: 100 pattern × 999 segmenti ciascuno, supporto controllo della velocità di salita (ramp-rate).
• Passaggio cavi da 50 mm per instradare i cavi verso il DUT durante i test.
• Finestra di osservazione doppio vetro riscaldata con illuminazione interna.

Specifiche
Parametro: Specifica
Modello: THR-volume — opzioni bassa temperatura A~F
Dimensioni interne: Diretto fabbrica — dimensioni interne personalizzabili
Intervallo di temperatura: Basso: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C
Alto: 80 °C (80 °C ~ 150 °C opzionale)
Intervallo di umidità: 20% ~ 98% R.H. (10%–98% R.H. / 5%–98% R.H. disponibili come opzione speciale con deumidificatore)
Risoluzione di indicazione / Uniformità di distribuzione: 0.1 °C; 0.1% R.H. / ±2.5 °C; ±3.5% R.H.
Precisione di controllo: ±0.5 °C; ±2.5% R.H.
Velocità salita / discesa temperatura: Salita ca. 0.1 ~ 3.0 °C/min; Discesa ca. 0.3 ~ 1.0 °C/min (velocità di cambio più rapida opzionale)
Sistema di raffreddamento: Raffreddamento ad acqua o ad aria
Compressore: Tecumseh (France); Bizer (Germany)
Dispositivi di protezione: Interruttore senza fusibile; protezione sovraccarico compressore; protezione alta/bassa tensione refrigerante; protezione sovra-umidità & sovra-temperatura; fusibili; sistema di allarme guasti; protezione avviso carenza d'acqua in accumulo
Accessori opzionali: Rampa per carrello; registratore; depuratore d'acqua; deumidificatore
Alimentazione: AC 380 V (±10%), 50/60 Hz, 3 fasi 5 conduttori

Caratteristiche e sicurezza

• Sette livelli di protezione indipendenti che coprono alimentazione, motore, compressore, riscaldatore e fornitura d'acqua per ridurre il rischio per il campione e l'operatore.
• Vetro di osservazione riscaldato e anti-traspirazione per una visione chiara in condizioni di umidità.
• Alimentazione idrica esterna con rifornimento comodo nel vaso umidificatore; riciclabile automaticamente.
• Controllo automatico della richiesta di refrigerante per migliorare l'efficienza energetica rispetto ai sistemi convenzionali.

Norme e applicazioni

• Norme di prova supportate: IEC 68-2-1, IEC 68-2-2, IEC 68-2-3, IEC 68-2-30, IEC 68-2-14, MIL-STD-810G/F, ISO 16750-3.
• Applicazioni tipiche: prove temperatura e umidità di prodotti completi per computer & monitor, stampanti & fax, assemblaggi LED & PCB, componenti automobilistici, elettrodomestici, elettronica & telecomunicazioni, laboratori di ricerca & universitari, enti di prova & certificazione.

Installazione in loco e consegna

• Installazione e messa in servizio in sito disponibili; il supporto include pianificazione del sito e delle utenze, assemblaggio e collegamento della camera, calibrazione di temperatura e umidità, formazione degli operatori e consegna.
• Consegne: manuale di installazione e funzionamento, packing list per esportazione e documenti di spedizione, garanzia 12 mesi che copre camera, sistema di refrigerazione e controller, supporto tecnico remoto a vita. Tempi tipici per camere walk-in personalizzate: 30–40 giorni lavorativi.

Descrizione
Camera walk-in per temperatura e umidità per test su campioni grandi e assemblaggi. Funzioni integrate standard: controllo PID, profili programmabili, sensore di umidità per controllo in circuito chiuso, termostato anti-surriscaldamento, memoria dati USB, passaggio cavi e finestra di osservazione doppio vetro.

Specifiche tecniche

• Serie: THR Series
• Denominazione modello: THR-volume (opzioni bassa temperatura: A–F)
• Dimensioni interne: personalizzabili (diretto fabbrica)
• Intervallo di temperatura: opzioni basse 25 °C a −70 °C (A–F); alto standard 80 °C (opzione fino a 150 °C)
• Intervallo di umidità: 20%–98% R.H. (opzione 10%–98% / 5%–98% con deumidificatore)
• Risoluzione / Uniformità: 0.1 °C; 0.1% R.H. / ±2.5 °C; ±3.5% R.H.
• Precisione di controllo: ±0.5 °C; ±2.5% R.H.
• Tasso di variazione temperatura: Salita 0.1–3.0 °C/min; Discesa 0.3–1.0 °C/min (più veloce opzionale)
• Raffreddamento: Raffreddato ad acqua o ad aria; compressori Tecumseh (France) o Bizer (Germany)
• Alimentazione: AC 380 V (±10%), 50/60 Hz, 3 fasi 5 conduttori
• Protezione: Protezione multi-strato inclusi sovraccarico, sovra-temperatura, sovra-umidità, protezioni di tensione e avviso carenza d'acqua
