Camera per test termostatica THR

climaticadi umiditàdi temperatura

Panoramica del prodotto

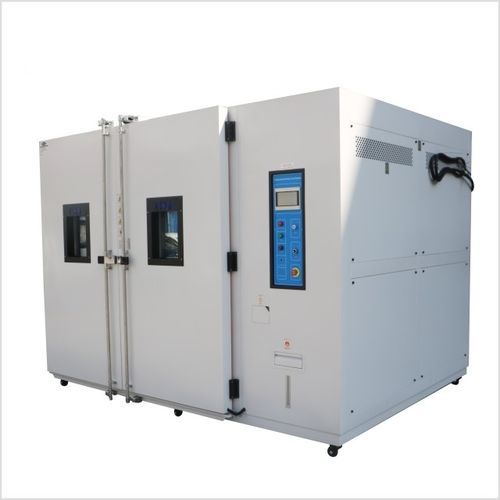

Camera climatica walk-in temperatura e umidità THR Series è una sala progettata per prove di umidità e calore, prove ad alta/bassa temperatura e cicli combinati per prodotti industriali. Le dimensioni interne sono personalizzabili per consentire test sul prodotto completo senza smontaggio. La camera garantisce controllo preciso di temperatura e umidità per test di affidabilità e invecchiamento accelerato.

Uso principale e riepilogo
La serie THR presenta un layout integrato di tubazioni/condotti, pannello di controllo touch tutto-in-uno e PLC. Dimensioni della stanza, tipo di porta e impianti sono configurati in base alle dimensioni del DUT e alla disposizione del laboratorio. Applicazioni tipiche: elettronica, componenti automotive, assemblaggi LED, PCB e elettrodomestici per test di affidabilità sul prodotto completo.

Caratteristiche

• Personalizzazione: dimensioni interne e layout costruiti secondo requisiti del DUT e del laboratorio.
• Gradi di temperatura A–F per basse temperature fino a −70 °C; temperatura alta standard fino a 80 °C (80–150 °C opzionale).
• Accesso walk-in che consente la prova di prodotti assemblati su carrelli o supporti.
• Molteplici livelli di protezione indipendenti per alimentazione, motore, compressore, riscaldatore e approvvigionamento idrico.

Funzioni integrate

• Controllo PID temperatura e umidità — regolazione stabile in anello chiuso su tutta la camera.
• Profili programmabili — fino a 100 pattern × 999 segmenti con controllo della velocità di salita/scala.
• Sensore di umidità — misurazione in tempo reale in circuito chiuso.
• Termostato di sovratemperatura — interruzione indipendente di protezione.
• Passacavi da 50 mm — per instradare i cavi al DUT durante i test.
• Memoria dati USB — esportazione dei log di prova su chiavetta USB.
• Finestra di osservazione a doppio vetro — riscaldata, anti-condensa, con illuminazione interna.
• Alimentazione idrica esterna — vasca di umidificazione ricaricabile con opzione di ricircolo automatico.

Norme
Compatibile con norme di prova ambientali comuni: IEC 68-2-1 (Freddo), IEC 68-2-2 (Calore secco), IEC 68-2-3 (Calore umido — stato stazionario), IEC 68-2-30 (Calore umido — ciclico), IEC 68-2-14 (Variazione di temperatura), MIL-STD-810G/F e ISO 16750-3.

Sicurezza e protezione
Protezioni multilivello comprendono messa a terra, rilevamento perdite/rotture, protezione da corto circuito del riscaldatore, protezione sovraccarico motore ventilatore, protezione sovra/sotto tensione del frigorifero e protezione per carenza d'acqua.

Installazione e servizio in sito
L'installazione e la messa in servizio in sito includono progettazione dell'area e pianificazione degli impianti, assemblaggio e collegamento della camera, taratura di temperatura e umidità, formazione dell'operatore e consegna. Tempi tipici per camere walk-in personalizzate: 30–40 giorni lavorativi da disegni confermati.

Consegne

• Manuale di installazione e uso con schemi elettrici e checklist di avviamento.
• Lista di imballaggio per esportazione e documenti di spedizione.
• Garanzia 12 mesi che copre camera, sistema frigorifero e controller.
• Supporto tecnico remoto a vita; messa in servizio in sito disponibile separatamente.

Specifiche tecniche

• Modello: THR Series — Temperature Humidity Room (denominazione: THR Series)
• Dimensioni interne: diretto fabbrica — dimensioni interne personalizzabili
• Gamma di temperatura: Bassa: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C; Alta: 80 °C (80 °C ~ 150 °C opzionale)
• Gamma di umidità: 20% ~ 98% R.H. (10–98% / 5–98% disponibili come opzioni speciali con deumidificatore)
• Risoluzione indicazione / uniformità di distribuzione: 0.1 °C; 0.1% R.H. / ±2.5 °C; ±3.5% R.H.
• Precisione di controllo: ±0.5 °C; ±2.5% R.H.
• Velocità salita/discesa: Salita cca. 0.1 ~ 3.0 °C/min; Discesa cca. 0.3 ~ 1.0 °C/min (velocità maggiori opzionali)
• Sistema di raffreddamento: raffreddamento ad acqua o ad aria
• Compressore: marchio francese Tecumseh; marchio tedesco Bizer
• Dispositivi di protezione: interruttore senza fusibile; protezione sovraccarico compressore; protezione alta/bassa tensione refrigerante; protezione contro sovra-umidità e sovratemperatura; sistema di avviso guasti; avviso carenza d'acqua
• Accessori opzionali: rampa per carrello; registratore; purificatore d'acqua; deumidificatore
• Alimentazione: AC 380 V (±10%), 50/60 Hz, trifase 5 fili
• Capacità carico pavimento laboratorio: 600 kg/m² (carico uniforme)
