Camera climatica THR

termostaticadi umiditàdi illuminazione

Panoramica

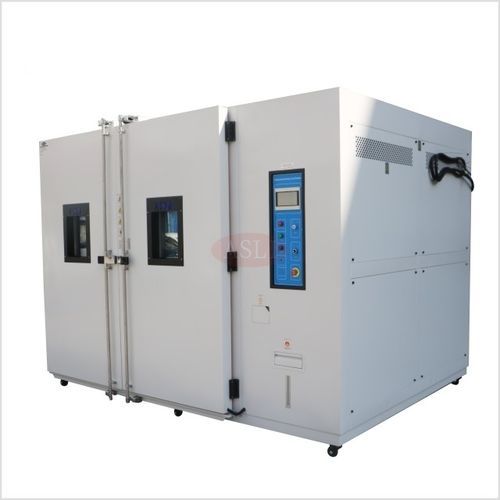

La camera di precondizionamento UV IEC 61215 MQT 10 è una camera walk-in di temperatura e umidità progettata per invecchiamento accelerato e test UV+DH su moduli fotovoltaici e grandi assiemi. Dimensioni interne, gradi di temperatura e intervalli di umidità sono personalizzabili per consentire prove sul prodotto completo senza smontaggio.

Test UV+DH e considerazioni sui materiali
La composizione dell'EVA e le proprietà del backsheet influenzano la formazione di snail trails e microfessure. Le condizioni UV+DH accelerano i difetti legati all'umidità e possono ridurre i tempi di prova rispetto ai cicli di umidità standard. Tagli controllati ai bordi (es. laser) e progetti di campione dedicati migliorano la riproducibilità in R&S.

Caratteristiche principali

• Controllo PID di temperatura e umidità per regolazione stabile in circuito chiuso.
• Profili programmabili: 100 pattern × 999 segmenti con controllo della velocità di rampa.
• Sensore di umidità in tempo reale e termostato di sovratemperatura con arresto indipendente.
• Porta prova cavi 50 mm per instradare le connessioni verso il campione in prova.
• Esportazione dati via USB; finestra di osservazione a doppio vetro riscaldata con illuminazione interna.
• Alimentazione acqua esterna con riciclo automatico; refrigerazione ad acqua o ad aria.

Norme supportate

• IEC 68-2-1 / 68-2-2 / 68-2-3 / 68-2-30 / 68-2-14
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-3

Applicazioni

• Qualifica e R&S di moduli PV (UV+DH, damp-heat)
• Elettronica, LED e assemblaggi PCB
• Componenti automotive e sottogruppi
• Test di affidabilità per elettrodomestici e macchinari di grandi dimensioni
• Laboratori di ricerca e enti di certificazione

Consegna e assistenza

• Manuale di installazione e funzionamento con diagrammi elettrici e checklist di avviamento.
• Lista di imballaggio per esportazione e documenti di spedizione; garanzia di 12 mesi su camera, impianto frigorifero e controller.
• Tempi standard per costruzioni walk-in personalizzate: 30–40 giorni lavorativi dal disegno confermato.
• Supporto tecnico remoto e assistenza alla messa in servizio disponibili.

Specifiche
Modello: Serie THR (THR-volume) — IEC 61215 MQT 10 (camera di precondizionamento UV). Dimensioni interne: personalizzabili. Intervallo di temperatura: gradi bassi A–F (25 °C / 0 °C / −20 °C / −40 °C / −60 °C / −70 °C); alta standard 80 °C (opzione 80–150 °C). Gamma di umidità: standard 20%–98% U.R. (opzioni 10–98% o 5–98% con deumidificatore). Risoluzione di indicazione: 0,1 °C; 0,1% U.R. Uniformità: ±2,5 °C; ±3,5% U.R. Precisione di controllo: ±0,5 °C; ±2,5% U.R. Velocità di rampa: salita 0,1–3,0 °C/min; discesa 0,3–1,0 °C/min (rate più veloci opzionali). Raffreddamento: ad acqua o ad aria. Compressori: Tecumseh o Bitzer. Alimentazione: CA 380 V ±10%, 50/60 Hz, trifase 5 fili. Carico pavimento laboratorio: 600 kg/m² (carico uniforme).

Caratteristiche tecniche

• Camera walk-in temperatura-umidità adatta ai test sul prodotto completo.
• 100 profili programmabili × 999 segmenti; controllo di rampa per cicli complessi.
• Protezioni multilivello: alimentazione, motore, compressore, riscaldatore e allarme mancanza acqua.
• Registrazione dati via USB e registratori opzionali.
• Personalizzazione delle dimensioni interne e degli intervalli ambientali per adattarsi al DUT e al laboratorio.
