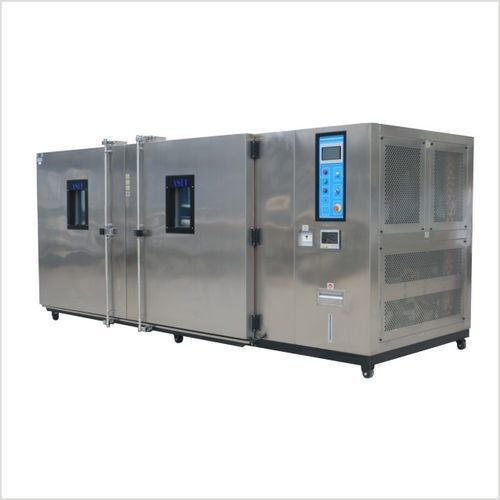

Camera per test termostatica THR

climaticadi umiditàdi temperatura

Descrizione breve
Camera termica transitabile personalizzabile per prove di temperatura e umidità su prodotti completi e grandi assiemi nei settori elettronico, automotive, LED, PCB, elettrodomestici, laboratori di ricerca e organismi di certificazione. Capacità di temperatura tipica da −70 °C fino a 80 °C standard (80–150 °C opzionale) e controllo umidità relativa 20%–98% R.H. con opzioni speciali disponibili.

Panoramica
La THR Series è una camera walk-in per temperatura e umidità con tubazioni e condotti integrati, controller touch-screen tutto-in-uno e PLC. Dimensioni della stanza, disposizione interna e interfacce servizi sono configurabili per adattarsi alle dimensioni del DUT e ai vincoli del laboratorio.

Caratteristiche principali

• Personalizzazione — Dimensioni interne e layout costruiti secondo le richieste del cliente; misure su misura disponibili.
• Sei classi di bassa temperatura (A–F) — Limiti bassi da 25 °C fino a −70 °C; temperatura alta 80 °C standard, 80–150 °C opzionale.
• Accesso walk-in — Porta a tutta altezza per testare prodotti completi, carrelli e apparecchiature assemblate.
• Sicurezza multilivello — Sette livelli di protezione indipendenti per alimentazione, motore, compressore, riscaldatore e fornitura d'acqua.
• Controllo PID — Controllo preciso in circuito chiuso di temperatura e umidità.
• Profili programmabili — 100 memorie di pattern × 999 segmenti con controllo della velocità di rampa.
• Sensore di umidità — Misurazione in tempo reale in circuito chiuso.
• Termostato anti-surriscaldamento — Interruzione di sicurezza indipendente.
• Porta prova cavi 50 mm — Per instradare cavi al DUT durante i test.
• Esportazione dati USB — Dati di prova esportabili su USB.
• Finestra di osservazione a doppio vetro riscaldata — Visione anti-appannamento con illuminazione interna.
• Alimentazione idrica esterna — Rifornimento agevole del serbatoio di umidificazione; sistema auto-riciclabile.

Normative

• IEC 68-2-1 (Freddo)
• IEC 68-2-2 (Calore secco)
• IEC 68-2-3 (Calore umido — Condizioni stazionarie)
• IEC 68-2-30 (Calore umido — Ciclico)
• IEC 68-2-14 (Variazione di temperatura)
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-3

Sicurezza e protezioni

• Protezione di terra
• Protezione contro perdite e rotture
• Protezione da cortocircuito del riscaldatore
• Protezione da sovraccarico del motore del ventilatore
• Protezione da sovra-tensione e sovraccarico del compressore
• Protezione per carenza d'acqua

Installazione e assistenza in loco

• Progettazione del sito e pianificazione utenze
• Assemblaggio e collegamento della camera
• Taratura temperatura e umidità
• Formazione dell'operatore e consegna
• Tempi standard per camere walk-in personalizzate: 30–40 giorni lavorativi dai disegni confermati
• Documentazione di imballo e spedizione per export inclusa

Consegne

• Manuale di installazione e uso con diagrammi elettrici e checklist di avvio
• Lista di imballo per export e documenti di spedizione
• Garanzia 12 mesi che copre camera, sistema di refrigerazione e controllore
• Supporto tecnico remoto a vita
• Tempi standard di costruzione su misura: 30–40 giorni lavorativi

Specifiche tecniche

• Modello — THR Series (THR-volume; opzioni bassa temperatura A~F)
• Dimensioni interne — Costruzione in fabbrica; personalizzabili su richiesta cliente
• Intervallo di temperatura — Basso: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C; Alto: 80 °C standard (80 °C ~ 150 °C opzionale)
• Intervallo di umidità — 20% ~ 98% R.H. (10–98% e 5–98% disponibili come opzioni speciali con deumidificatore)
• Risoluzione indicazione / Uniformità distribuzione — 0.1 °C; 0.1% R.H. / ±2.5 °C; ±3.5% R.H.
• Precisione controllo — ±0.5 °C; ±2.5% R.H.
• Velocità salita/discesa — Salita ca. 0.1 ~ 3.0 °C/min; Discesa ca. 0.3 ~ 1.0 °C/min (rate più veloci opzionali)
• Sistema di raffreddamento — Raffreddamento ad acqua o ad aria
• Compressore — Tecumseh (France) o Bitzer (Germany) a seconda della configurazione
• Dispositivi di protezione — Interruttore senza fusibili; protezione sovraccarico compressore; protezione alta/bassa tensione refrigerante; protezione sovra-umidità e sovra-temperatura; sistema di allarme guasti; avviso carenza acqua
• Accessori opzionali — Rampa per carrello; registratore; purificatore d'acqua; deumidificatore
• Alimentazione — AC 380 V (±10%), 50/60 Hz, 3~ 5 fili
• Portata di carico pavimento laboratorio — 600 kg/m² (carico uniforme)
