Software di simulazione HyperLynx

di progettazione di circuito stampatodi progettazionedi modellizzazione

Panoramica HyperLynx è una suite software integrata per l'analisi e la verifica del progetto PCB che copre l'esplorazione dello schema, la simulazione pre‑layout, la verifica post‑layout e la modellazione elettromagnetica 2D/2.5D/3D. Combina funzioni di SI, PI, EM e DRC per abilitare workflow di verifica progressivi e ottimizzazione automatizzata.

Caratteristiche principali

• Esplorazione pre‑layout e definizione dei vincoli per stabilire regole producibili e scegliere lo stackup
• Analisi di integrità del segnale (SI) per segnali generici, SerDes e interfacce DDR con controlli consapevoli del protocollo
• Analisi di integrità dell'alimentazione (PI): DC drop, analisi AC/decoupling e valutazione transitoria del PDN
• Modellazione EM 2D/2.5D/3D con solver full‑wave e ibridi per analisi ad alta fedeltà
• Controllo automatico delle regole di progetto (DRC) ed estrazione di topologia post‑layout per progetti di grandi dimensioni
• Simulazione analogica/mixed‑signal (AMS) basata su SPICE e accoppiamenti multi‑dominio
• Ottimizzatori automatici: sweep parametrici, esplorazione guidata da esperti e tecniche di superficie di risposta

Famiglia di prodotti / Applicazioni

• HyperLynx Signal Integrity (HL‑SI)
• HyperLynx Power Integrity (HL‑PI)
• HyperLynx Advanced Solvers (3D EM)
• HyperLynx Design Rule Check (HL‑DRC)
• HyperLynx Analog/Mixed‑Signal (HL‑AMS)

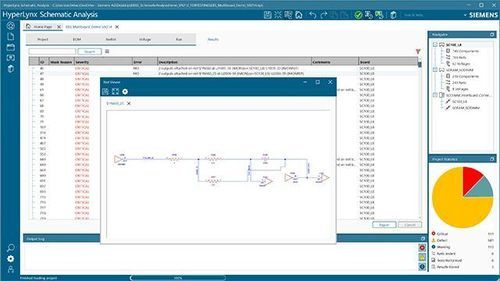

• HyperLynx Schematic Analysis (HL‑SA)
• Z‑Planner Enterprise (pianificazione stackup e libreria materiali)

Vantaggi principali

• Ambiente integrato SI/PI/EM/DRC con trasferimento dati continuo dallo schema al layout
• Workflow di verifica progressiva: controlli rapidi seguiti da simulazioni ad alta fedeltà
• Analisi consapevoli del protocollo e verifiche specifiche per fornitore per DDR e SerDes
• Workflows batch e automatizzati per progetti multi‑canale estesi
• Scalabile per utenti dal principiante all'esperto con workflow preconfigurati e opzioni avanzate di solver

Applicazioni tipiche

• Verifica dello schema in fase iniziale per identificare errori di cablaggio e connettività
• Simulazione pre‑layout e pianificazione dello stackup per definire vincoli producibili
• Sign‑off post‑layout per SI/PI/EMC e conformità su schede multi‑canale
• Analisi automatizzata dei link seriali con report PASS/FAIL e quantificazione dei margini
• Ottimizzazione del PDN e tuning delle reti di disaccoppiamento per esigenze di corrente transiente

Caratteristiche / specificazioni tecniche

• Analisi supportate: SI (dominio temporale/frequenza), PI (DC/AC/transitorio), AMS (SPICE), EM 2D/2.5D/3D
• Copertura protocolli: supporto per famiglie DDRx e oltre 250 varianti di protocolli seriali
• Ottimizzazione: sweep parametrici, regole esperte, metodi di superficie di risposta
• Integrazione workflow: schema → layout → verifica, estrazione automatica di topologia
• Pianificazione stackup: Z‑Planner Enterprise con libreria materiali, rugosità rame e modellazione delle perdite
