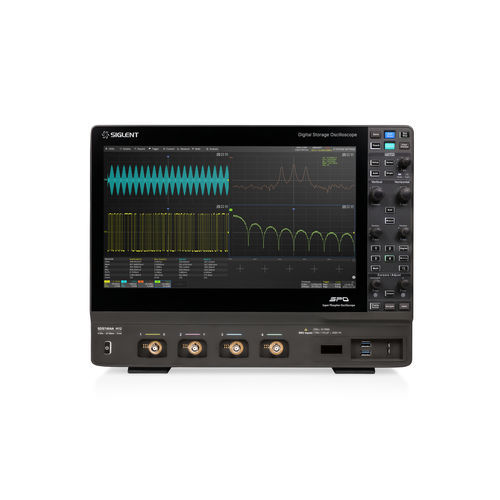

Oscilloscopio digitale SDS7000A series

analogicodi segnale mistoda banco

Gli oscilloscopi a memorizzazione digitale della serie SDS7000A di SIGLENT sono disponibili con larghezze di banda di 4 GHz e 3 GHz, hanno ADC a 12 bit con velocità di campionamento fino a 20 GSa/s, lunghezza massima di registrazione di 1 Gpts/ch e visualizzano fino a 4 canali analogici + 16 canali digitali per analisi di segnali misti ad alte prestazioni. La serie SDS7000A impiega la tecnologia SPO di Siglent con una velocità massima di acquisizione delle forme d'onda fino a 1.000.000 wfm/s, una funzione di visualizzazione a 256 livelli di classificazione dell'intensità e una modalità di visualizzazione della temperatura del colore. Utilizza inoltre un innovativo sistema di trigger digitale ad alta sensibilità e basso jitter. Il sistema di trigger supporta diverse modalità di trigger potenti, tra cui il trigger su bus seriale. Strumenti come la registrazione della cronologia delle forme d'onda, le funzioni di ricerca e navigazione, la scansione del segnale, il test della maschera, il diagramma di Bode, l'analisi della potenza, l'analisi Eye/Jitter e il test di conformità consentono di acquisire, memorizzare e analizzare registrazioni di forme d'onda estese. L'SDS7000A è inoltre dotato di un'impressionante gamma di funzionalità di misura e matematica, di opzioni per un generatore di forme d'onda arbitrarie da 50 MHz e di decodifica seriale. L'ampio schermo touch screen capacitivo da 15,6'' HD supporta gesti multi-touch e, con l'aggiunta di un design dell'interfaccia utente user-friendly, può migliorare notevolmente l'efficienza operativa. Supporta anche il controllo del mouse e il controllo web remoto via LAN.
