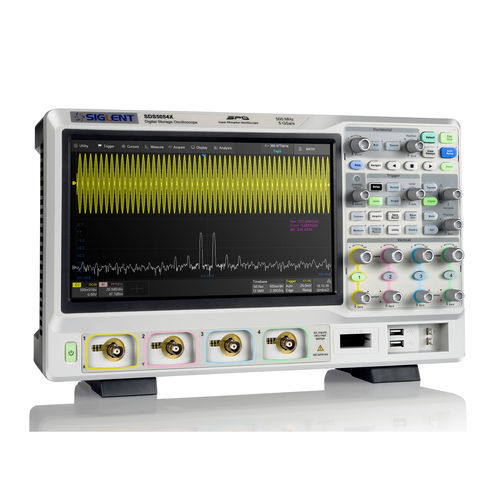

Oscilloscopio digitale SDS5000X Series

analogicodi segnale mistoda banco

Gli oscilloscopi a memoria digitale della serie SDS5000X di SIGLENT sono disponibili con larghezze di banda di 1 GHz, 500 MHz e 350 MHz, hanno una frequenza di campionamento massima di 5 GSa/s, una lunghezza massima di registrazione di 250 Mpts/ch e visualizzano fino a 4 canali analogici + 16 canali digitali con capacità di analisi a segnale misto. La serie SDS5000X impiega la tecnologia SPO di Siglent con una velocità massima di acquisizione delle forme d'onda fino a 110.000 wfm/s (modalità normale, fino a 500.000 wfm/s in modalità sequenza), una funzione di visualizzazione a 256 livelli di gradazione dell'intensità e una modalità di visualizzazione della temperatura del colore. Utilizza inoltre un innovativo sistema di trigger digitale ad alta sensibilità e basso jitter. Il sistema di trigger supporta diverse modalità di trigger potenti, tra cui il trigger su bus seriale. La registrazione di forme d'onda storiche, l'acquisizione di sequenze, le funzioni di ricerca e navigazione consentono di acquisire, memorizzare e analizzare registrazioni di forme d'onda estese. L'SDS5000X è inoltre dotato di un'impressionante gamma di funzionalità di misura e matematica, di opzioni per un generatore di forme d'onda arbitrarie da 25 MHz e di decodifica seriale. L'ampio display touch screen capacitivo da 10,1'' supporta i gesti multi-touch e, con l'aggiunta di un design intuitivo a un solo pulsante per le funzioni più comunemente utilizzate, può migliorare notevolmente l'efficienza operativa dell'SDS5000X. Supporta anche il controllo tramite mouse e tastiera esterna.
