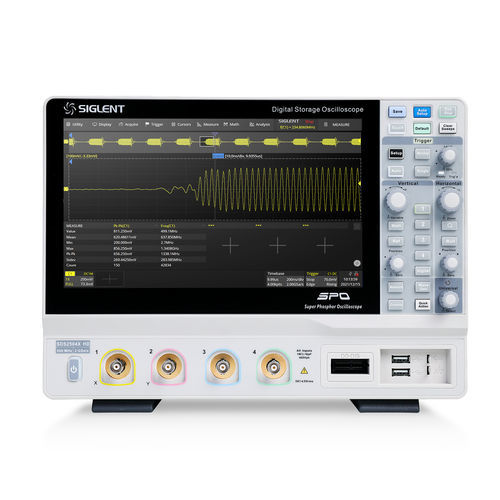

Digitalizzatore/oscilloscopio 4 canali SDS2000X HD series

analogico12 bitsLAN

Gli oscilloscopi digitali ad alta risoluzione SIGLENT della serie SDS2000X HD sono basati su convertitori analogico-digitali a 12 bit da 2 GSa/s e front-end con eccellenti prestazioni di rumore di fondo. Sono disponibili con larghezze di banda di 350 MHz, 200 MHz e 100 MHz, hanno una lunghezza massima di registrazione di 200 Mpts/ch e visualizzano 4 canali analogici + 16 canali digitali con capacità di analisi di segnali misti. La serie SDS2000X HD impiega la tecnologia SPO di Siglent con una velocità massima di acquisizione delle forme d'onda fino a 100.000 wfm/s (modalità normale, fino a 500.000 wfm/s in modalità sequenza), una funzione di visualizzazione a 256 livelli di gradazione dell'intensità e una modalità di visualizzazione della temperatura del colore. Utilizza inoltre un innovativo sistema di trigger digitale ad alta sensibilità e basso jitter. Il sistema di trigger supporta diverse modalità di trigger potenti, tra cui il trigger su bus seriale. Strumenti come la registrazione della cronologia delle forme d'onda, le funzioni di ricerca e navigazione, il test della maschera, il diagramma di Bode, l'analisi della potenza e l'istogramma consentono di acquisire, memorizzare e analizzare registrazioni di forme d'onda estese. L'SDS2000X HD è dotato di un'impressionante gamma di funzionalità di misura e matematica, di opzioni per un generatore di forme d'onda arbitrarie da 25 MHz e di decodifica seriale. L'ampio schermo touch screen capacitivo da 10,1'' supporta i gesti multitouch e, con l'aggiunta di un design dell'interfaccia utente user-friendly, può migliorare notevolmente l'efficienza operativa. Supporta anche il controllo via mouse e il controllo web remoto via LAN.
