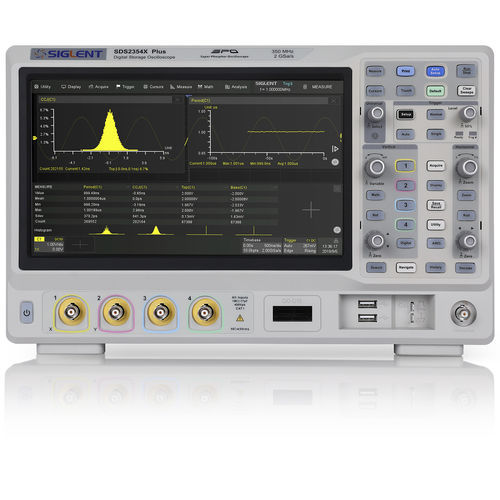

Oscilloscopio digitale SDS2000X Plus series

analogicodi segnale mistoda banco

Gli oscilloscopi a memoria digitale della serie SDS2000X Plus di SIGLENT sono disponibili con larghezze di banda di 350 MHz, 200 MHz e 100 MHz, hanno una frequenza di campionamento massima di 2 GSa/s, una lunghezza di registrazione massima di 200 Mpts/ch e una capacità di analisi a segnale misto fino a 4 canali analogici + 16 canali digitali. La serie SDS2000X Plus impiega la tecnologia SPO di SIGLENT con una velocità massima di acquisizione delle forme d'onda fino a 120.000 wfm/s (modalità normale, fino a 500.000 wfm/s in modalità Sequenza), una funzione di visualizzazione a 256 livelli di gradazione dell'intensità e una modalità di visualizzazione della temperatura del colore. Utilizza inoltre un innovativo sistema di trigger digitale ad alta sensibilità e basso jitter. Il sistema di trigger supporta diverse modalità di trigger potenti, tra cui il trigger su bus seriale. La registrazione di forme d'onda storiche, l'acquisizione di sequenze, le funzioni di ricerca e navigazione consentono di acquisire, memorizzare e analizzare registrazioni di forme d'onda estese. L'SDS2000X Plus è dotato di un'impressionante gamma di funzionalità di misura e matematica, di opzioni per un generatore di forme d'onda a 50 MHz, nonché di decodifica seriale, test di maschera, bode plot e analisi di potenza. La modalità di acquisizione a 10 bit consente di soddisfare le applicazioni che richiedono una risoluzione superiore a 8 bit. L'ampio touch screen capacitivo da 10,1'' supporta i gesti multi-touch, mentre il controllo web remoto, il mouse e il supporto della tastiera esterna migliorano notevolmente l'efficienza operativa dell'SDS2000X Plus.
