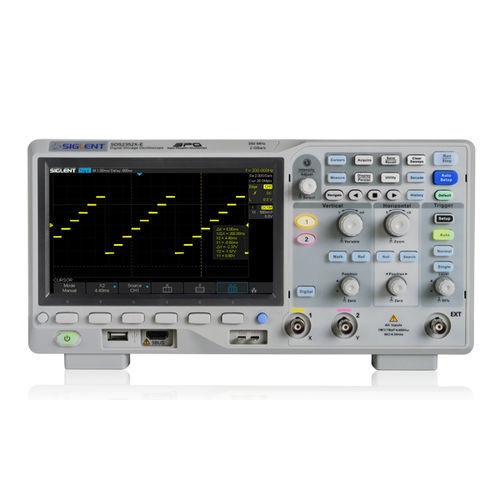

Oscilloscopio digitale SDS2000X-E Series

analogicoda bancoa 2 vie

I nuovi oscilloscopi a superfosforo della serie SDS2000X-E di SIGLENT sono disponibili in due larghezze di banda: 200 MHz e 350 MHz. Ciascuno di essi ha una frequenza di campionamento massima di 2 GSa/s e una lunghezza di registrazione standard di 28 Mpt. Le funzioni più comunemente utilizzate sono accessibili grazie al design intuitivo con un solo pulsante. La serie SDS2000X-E impiega una tecnologia SPO di nuova generazione. Grazie all'eccellente fedeltà del segnale, il rumore di fondo è inferiore a quello di prodotti simili del settore. Ha un campo di ingresso verticale minimo di 500 uV/div, un innovativo sistema di trigger digitale ad alta sensibilità e basso jitter e una velocità di acquisizione delle forme d'onda di 400.000 fotogrammi/sec (modalità sequenza). Inoltre, utilizza una funzione di visualizzazione a 256 livelli di gradazione dell'intensità e una modalità di visualizzazione della temperatura di colore non presente in altri modelli di questa categoria. L'ultimo oscilloscopio di Siglent supporta diverse modalità di trigger potenti, tra cui il trigger e la decodifica del bus seriale. La registrazione della cronologia delle forme d'onda e l'attivazione sequenziale consentono di acquisire, memorizzare e analizzare registrazioni di forme d'onda estese. È inclusa anche la FFT a memoria profonda. Questa funzione matematica utilizza fino a 1 M di campioni per il calcolo della FFT, fornendo all'SDS2000X-E una risoluzione di frequenza molto elevata. Il co-processore hardware esegue misure e calcoli veramente veloci su tutti i 28M punti di campionamento, in modo da ridurre al minimo la distorsione dell'analisi. Supporta inoltre la ricerca e la navigazione, il diagramma di Bode su schermo, 16 canali digitali /MSO (opzionale), un modulo generatore di funzioni AWG da 25 MHz alimentato via USB (opzionale), un adattatore USB WIFI per il controllo e il monitoraggio wireless (opzionale) e un'applicazione integrata che consente il controllo remoto tramite browser web.
