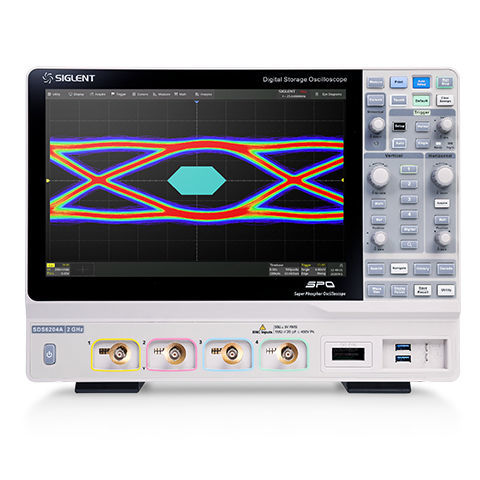

Oscilloscopio digitale SDS6000A series

analogicodi segnale mistoda banco

Gli oscilloscopi a memoria digitale della serie SDS6000A di SIGLENT sono disponibili con larghezze di banda di 2 GHz, 1 GHz e 500 MHz, hanno una frequenza di campionamento di 5 GSa/s (10 GSa/s ESR) su ciascun canale, una lunghezza massima di registrazione di 500 Mpts/ch e visualizzano fino a 4 canali analogici + 16 canali digitali con capacità di analisi a segnale misto. La serie SDS6000A impiega la tecnologia SPO di Siglent con una velocità massima di acquisizione delle forme d'onda fino a 170.000 wfm/s (modalità normale, fino a 750.000 wfm/s in modalità sequenza), una funzione di visualizzazione a 256 livelli di gradazione dell'intensità e una modalità di visualizzazione della temperatura del colore. Utilizza inoltre un innovativo sistema di trigger digitale ad alta sensibilità e basso jitter. Il sistema di trigger supporta diverse modalità di trigger potenti, tra cui il trigger su bus seriale. Strumenti come la registrazione della cronologia delle forme d'onda, le funzioni di ricerca e navigazione, il Mask Test, il Bode Plot, l'analisi della potenza e l'analisi Eye/Jitter consentono di acquisire, memorizzare e analizzare registrazioni di forme d'onda estese. L'SDS6000A è inoltre dotato di un'impressionante gamma di funzionalità di misura e matematica, di opzioni per un generatore di forme d'onda arbitrarie da 25 MHz e di decodifica seriale. L'ampio display touch screen capacitivo da 12,1" supporta i gesti multi-touch, con l'aggiunta di un design dell'interfaccia utente user-friendly, che può migliorare notevolmente l'efficienza operativa. Supporta anche il controllo via mouse e il controllo web remoto via LAN.
