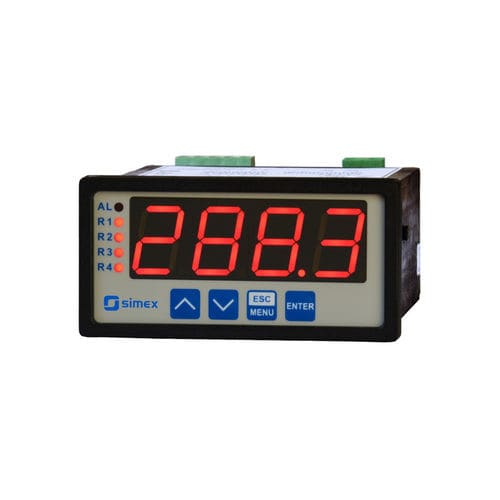

Controllore PID indicatore PUR-94 series

Modbusuniversalea 4 cifre

PUR-94 è un regolatore PID avanzato con due loop di controllo (riscaldamento/raffreddamento), supportato dalla funzione di autotuning e dall'algoritmo Fuzzy-Logic. Il dispositivo è dotato di un'uscita REL/OC (SSR) e/o analogica integrata, a scelta del cliente: uscita in corrente attiva, uscita in corrente isolata passiva o uscita in tensione attiva, che può essere utilizzata nel processo di controllo. Il regolatore PUR-94 è dotato di un ingresso universale, del tipo: 0/4-20 mA, 0-10V, 0-150 mV, Pt 100/500/1000 o TC (K, S, J, T, N, R, B, E). Durante il processo di misura è disponibile un solo tipo di ingresso. Il giunto freddo del sensore a termocoppia viene compensato automaticamente. Gli ingressi RTD e TC hanno caratteristiche completamente linearizzate. Grazie all'ampia gamma di curve caratteristiche (lineare, radice quadrata, quadratica, definita dall'utente e caratteristica di volume per serbatoi cilindrici), il regolatore può essere utilizzato in diversi sistemi di controllo di processo. L'uscita a 24 V CC / 100 mA è progettata per alimentare i trasduttori di misura, mentre la porta RS-485 consente la trasmissione dei dati nei sistemi di monitoraggio dei processi produttivi. Il controllore può essere configurato con la tastiera locale o con il software gratuito S-Config tramite la porta di comunicazione RS-485. Campo d'ingresso - .. 0....60 mV, 0...75 mV, 0...100 mV, 0...150 mV Pt100, Pt500, Pt1000: -100...+600°C TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C 0....300Ω, 0...3kΩ Tipo di uscita - dipende dalla configurazione: relè I=1A, U=30V DC/250V AC (cosø=1) Collettore aperto: I=30 mA, U=30 V CC, P=100 mW 0/4...20 mA: corrente attiva, campo operativo 0...24 mA max., resistenza di carico 700 Ω max., risoluzione 13 bit
