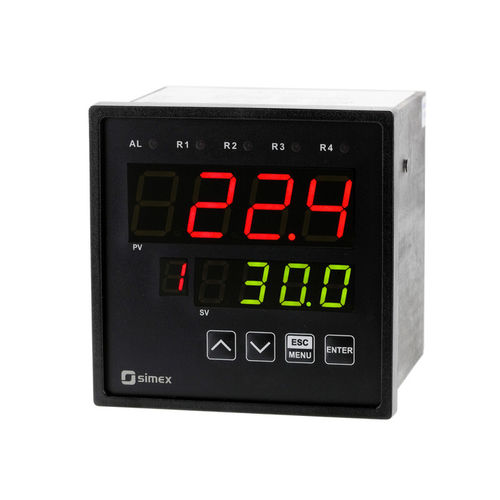

Controllore PID indicatore PUR-99 series

universaleModbusa 4 cifre

PUR-99 è un regolatore PID avanzato con due loop di controllo (riscaldamento/raffreddamento), supportato dalla funzione di autotuning e dall'algoritmo Fuzzy-Logic. I vantaggi principali sono due righe di display: la prima presenta il valore di misura, la seconda i valori programmati. Il dispositivo è dotato di un'uscita REL, OC (SSR) o analogica integrata, a scelta del cliente: uscita in corrente attiva, uscita in corrente isolata passiva o uscita in tensione attiva, che può essere utilizzata nel processo di controllo. Il regolatore PUR-99 è dotato di un ingresso universale, del tipo: 0/4-20 mA, 0-10V, 0-150 mV, Pt 100/500/1000 o TC (K, S, J, T, N, R, B, E). Durante il processo di misura è disponibile un solo tipo di ingresso. Il giunto freddo del sensore a termocoppia viene compensato automaticamente. Gli ingressi RTD e TC hanno caratteristiche completamente linearizzate. Grazie all'ampia gamma di curve caratteristiche (lineare, radice quadrata, quadratica, definita dall'utente e caratteristica di volume per serbatoi cilindrici), il regolatore può essere utilizzato in diversi sistemi di controllo di processo. L'uscita a 24 V CC / 100 mA è progettata per alimentare i trasduttori di misura, mentre la porta RS-485 consente la trasmissione dei dati nei sistemi di monitoraggio dei processi produttivi. Il controllore può essere configurato con la tastiera locale o con il software gratuito S-Config tramite la porta di comunicazione RS-485. Tipo di uscita - dipende dalla configurazione: relè 5A/250V CA (resistenza) relè 3A/250V CA (reattanza) Collettore aperto: I=30 mA, U=30V DC, P=100 mW 0/4...20 mA: corrente attiva, campo operativo 0...24 mA max., resistenza di carico 700 Ω max., risoluzione 13 bit 4...20 mA: corrente passiva, isolata, campo operativo 2,8...24 mA max., resistenza di carico 600 Ω@24VDC, risoluzione 13 bit
