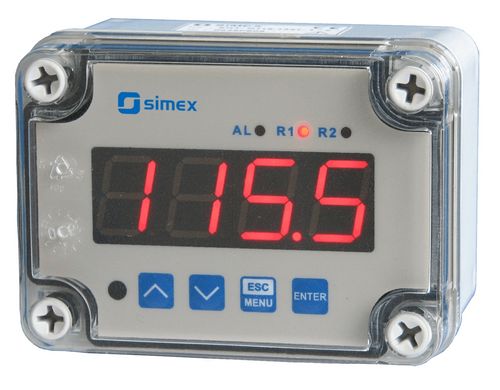

Indicatore di processo SRT-N118 series

di temperaturadigitaleLED

Il misuratore SRT-N118 è progettato per la misurazione della temperatura. Il dispositivo è dotato di un ingresso per resistenza Pt100/500/1000 o di un ingresso per termocoppia in grado di funzionare con termocoppie di tipo K, S, J, T, N, R, B ed E. Gli ingressi hanno caratteristiche completamente linearizzate. Grazie alla custodia a tenuta stagna con elevato grado di protezione (IP 67), questo dispositivo è particolarmente adatto a operare in ambienti difficili. L'uscita a 24 V CC / 100 mA è progettata per alimentare i trasduttori di misura, mentre la porta RS-485 consente la trasmissione dei dati nei sistemi di monitoraggio dei processi produttivi. Le uscite di controllo REL / OC possono regolare il livello del segnale misurato e sono controllate in base a uno o due valori di soglia. Inoltre, il misuratore può essere dotato di uscite analogiche, a scelta del cliente: uscita di corrente attiva, uscita di corrente isolata passiva o uscita di tensione attiva. Il misuratore può essere configurato senza dover aprire la custodia, utilizzando il controller remoto o il software gratuito S-Config tramite la porta di comunicazione RS-485. Tipo di uscita - dipende dalla configurazione: relè I=1A, U=30V DC/250V AC (cosø=1) Collettore aperto: I=30 mA, U=30 V CC, P=100 mW 0/4...20 mA: corrente attiva, campo operativo 0...24 mA max., resistenza di carico 700 Ω max., risoluzione 13 bit 4...20 mA: corrente passiva, isolata, campo operativo 2,8...24 mA max., resistenza di carico 600 Ω@24VDC, risoluzione 13 bit 0/1...5V, 0/2...10V: tensione attiva, campo operativo 0...11V max., resistenza di carico min. 2000 Ω, risoluzione 13 bit
