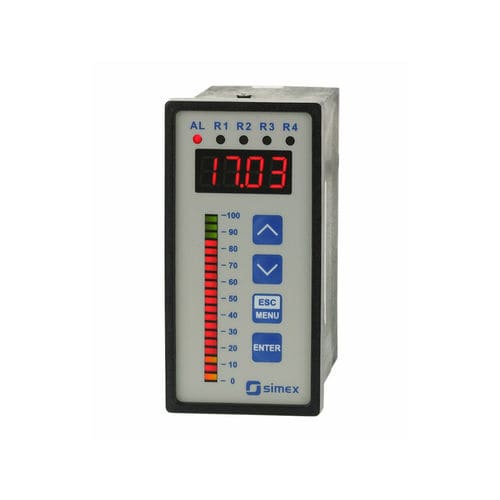

Indicatore di umidità SRL-49 series

di processodi temperaturadi inclinazione

Il misuratore SRL-49 è progettato per la misurazione di segnali tipici di corrente o tensione. La lettura è presentata simultaneamente su un display a LED a quattro decadi e su un bargraph a 20 punti a due colori che copre l'intero campo di misura. Grazie all'ampia gamma di curve caratteristiche (lineare, radice quadrata, quadratica, definita dall'utente e caratteristica di volume per serbatoi cilindrici), i misuratori possono essere utilizzati in vari sistemi di controllo di processo. L'uscita a 24 V CC / 100 mA è progettata per alimentare i trasduttori di misura, mentre la porta RS-485 consente la trasmissione dei dati nei sistemi di monitoraggio dei processi produttivi. Le uscite di controllo REL / OC possono regolare il livello del segnale misurato e sono controllate in base a uno o due valori di soglia. Inoltre, il misuratore può essere dotato di uscite analogiche, a scelta del cliente: uscita di corrente attiva, uscita di corrente isolata passiva o uscita di tensione attiva. Il misuratore può essere configurato con la tastiera locale o con il software gratuito S-Config attraverso la porta di comunicazione RS-485. Tipo di uscita - dipende dalla configurazione: relè I=1A, U=30V DC/250V AC (cosø=1) Collettore aperto: I=30 mA, U=30 V CC, P=100 mW 0/4...20 mA: corrente attiva, campo operativo 0...24 mA max., resistenza di carico 700 Ω max., risoluzione 13 bit 4...20 mA: corrente passiva, isolata, campo operativo 2,8...24 mA max., resistenza di carico 600 Ω@24VDC, risoluzione 13 bit 0/1...5V, 0/2...10V: tensione attiva, campo operativo 0...11V max., resistenza di carico min. 2000 Ω, risoluzione 13 bit Alimentazione - 16...35V AC, 19...50V DC 85..260V AC/DC 11,4...15V AC/DC
