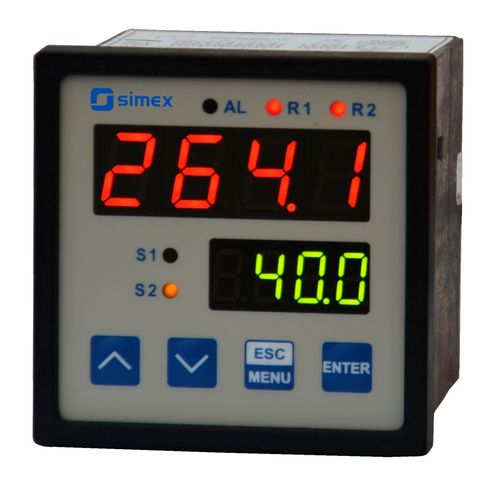

Indicatore di processo SRT-77 series

di temperaturadigitaleLED

Il misuratore di temperatura SRT-77 ha un ingresso: termoresistenza (Pt100/500/1000) o termocoppia (K, S, J, T, N, R, B, E). La misura è linearizzata dalle caratteristiche polinomiali. Il dispositivo con ingresso per termocoppia ha un campo di misura aggiuntivo (-10...90 mV) principalmente per la diagnostica dei circuiti di misura. Il vantaggio principale del regolatore sono le due righe del display. La prima presenta il valore di misura, la seconda i valori programmati: massimo e minimo. 1 o 2 uscite a relè (o OC) consentono di controllare i processi di riscaldamento/raffreddamento. La porta RS-485 consente la trasmissione dei dati nei sistemi di monitoraggio dei processi produttivi. Le uscite di controllo REL / OC possono regolare il livello del segnale misurato e sono controllate in base a uno o due valori di soglia. Il misuratore può essere configurato con la tastiera locale o con il software gratuito S-Config tramite la porta di comunicazione RS-485. Intervallo di ingresso - Pt100, Pt500, Pt1000: -100...+600°C TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C -10...90mV Tipo di uscita Collettore aperto: I=30 mA, U=30 V CC, P=100 mW relè I=1A, U=30V CC/250V CA (cosø=1) Alimentazione - .. 16...35V AC, 19...50V DC 85..260V AC/DC 11,4...15V AC/DC
