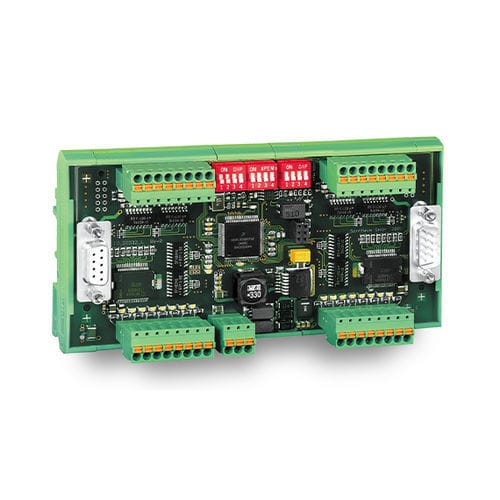

Módulo de E/S analogico DIO32-L

CANopenRS-485

Il modulo colpisce per il suo design compatto e confortevole, che fornisce tutte le interfacce, i LED e gli interruttori necessari sul pannello frontale. Un'ulteriore caratteristica è il montaggio su guida top hat integrato, che permette una facile installazione e rimozione. LED e interruttori La visualizzazione degli stati attuali dell'IO avviene tramite i LED integrati per ogni IO. La configurazione dell'indirizzo del modulo e del baud rate avviene in modo semplice e sicuro tramite interruttori DIP sul modulo. Secondo la definizione CiA, è possibile impostare un baud rate fino a 1 Mbit/s. Ingressi e uscite Gli ingressi e le uscite a 24 V sono optoisolati e a prova di cortocircuito, rendendo DIO32-L affidabile e a prova di errore. L'ampia gamma di tensione d'ingresso da 12 V DC a 30 V DC apre una vasta gamma di applicazioni per il modulo. Elaborazione del segnale Oltre agli ingressi e alle uscite, DIO32-L ha un potente microcontrollore che gestisce l'acquisizione dei sensori, il controllo degli attuatori e il protocollo CAN. Inoltre, anche i meccanismi di sicurezza come la protezione sono completamente integrati nell'IO remoto. La visualizzazione degli stati attuali dell'IO avviene tramite LED integrati per ogni IO. La configurazione dell'indirizzo del modulo e del baud rate avviene in modo semplice e sicuro tramite interruttori DIP sul modulo. Secondo la definizione CiA, è possibile impostare un baud rate fino a 1 Mbit/s. Interfaccia CAN L'interfaccia CAN integrata secondo CANopen (DS 301 e 401) permette un uso flessibile in diversi punti e posizioni nel processo di produzione. È progettata secondo la norma ISO 11898 e può essere collegata a ponte. In questo modo, diversi moduli possono essere utilizzati in serie attraverso il looping dei segnali CAN.
