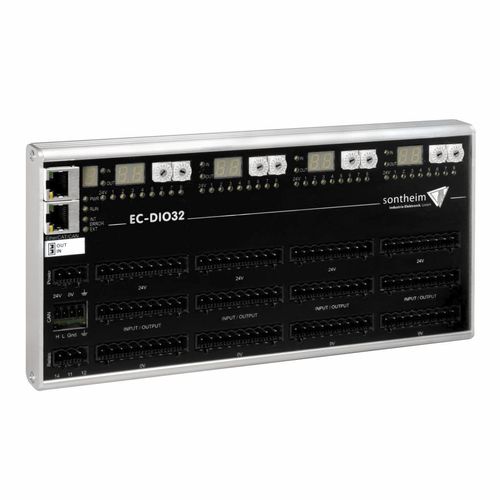

Modulo di I/O digitale EC-DIO32

EthernetCANopenremoto

Il modulo in alluminio è estremamente compatto e offre la possibilità di montaggio su guida top hat. Tutte le interfacce sono rapidamente e comodamente disponibili sul pannello frontale. Tecnologia di connessione Utilizzando la tecnologia di connessione a 3 fili, tutti i sensori e gli attuatori possono essere collegati direttamente al modulo. I morsetti phoenix utilizzati assicurano un collegamento semplice ed estremamente robusto, che rende l'EC-DIO32 molto resistente e sicuro nei processi. Ogni blocco IO del dispositivo è isolato galvanicamente e viene alimentato con tensione separatamente. Così, diverse tensioni possono essere applicate a un modulo per il funzionamento di circuiti di arresto di emergenza, ad esempio porte di sicurezza. Interfacce bus di campo Sul modulo sono presenti due prese RJ45 per EtherCAT e CAN, che consentono una semplice connessione con altri moduli tramite cavi patch Ethernet. In questo modo è possibile anche un uso decentralizzato del modulo. Elaborazione del segnale Grazie alla configurabilità dei blocchi IO, il dispositivo offre possibilità completamente nuove per l'elaborazione dei segnali. L'utente ha ora la possibilità di selezionare liberamente sia l'uso del modulo che il design della rete della macchina Microcontrollore Oltre agli ingressi e alle uscite, ha un potente microcontrollore che gestisce l'acquisizione dei sensori, il controllo degli attuatori e il protocollo EtherCAT. Inoltre, come funzione di sicurezza, può essere utilizzato un contatto di relè (changeover). Caratteristiche diagnostiche Varie opzioni di diagnostica rendono il dispositivo una soluzione ideale per le reti EtherCAT. L'alimentazione dei blocchi può essere letta in modalità analogica, così come i livelli dei singoli ingressi e uscite. È anche implementato un monitoraggio digitale delle uscite.
