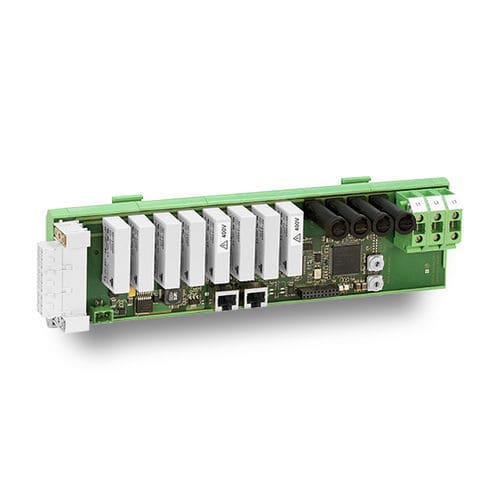

Modulo relè per controllare fino a otto cartucce di riscaldamento con 400 V
Il modulo relè consente il controllo di otto cartucce di riscaldamento con 400 V. È progettato nella costruzione aperta tipica della famiglia Light e convince per il suo ottimo rapporto qualità-prezzo. Con i suoi tempi di conversione estremamente brevi per l'elaborazione del segnale e l'elevata sicurezza di processo, questo modulo è anche ideale per il funzionamento continuo in reti di macchine complesse.
Alimentazione e relè
La fase L1 è attraversata solo dal modulo relè. Le altre due fasi L2 e L3 sono utilizzate per controllare i carichi. Inoltre, sul modulo relè è integrata una misura di corrente che permette una misura ciclica della corrente di ogni relè. La misura è divisa in due blocchi di quattro relè ciascuno. L'RP1 è un relè a stato solido per il montaggio su PCB e ha tre tensioni di controllo regolate per il controllo delle utenze. L'alta capacità di corrente di picco e l'immunità al rumore rendono quindi estremamente sicura la commutazione dei carichi AC.
LED e interruttori
Diversi LED di stato permettono di visualizzare le diverse modalità di funzionamento e i messaggi di avviso delle sue funzioni di sicurezza come i telegrammi di battito cardiaco. La configurazione dell'indirizzo del modulo e del baud rate può essere fatta tramite interruttori HEX e ponticelli a saldare.
Elaborazione del segnale
C'è un potente microcontrollore ARM7 sul modulo per controllare il relè e il protocollo CAN. Inoltre, l'heartbeat è integrato nel dispositivo.
Interfaccia CAN
L'interfaccia CAN integrata è progettata in conformità alle DS 301 e 401 per un uso flessibile in diversi luoghi e compiti nella rete CAN bus. Tutte le interfacce CAN di Sontheim sono conformi alla norma ISO 11898.
---
