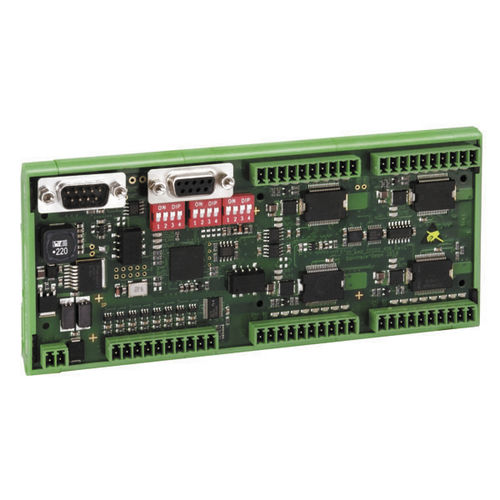

In totale il DIO32 8AI-L ha da 0 a 32 ingressi e uscite digitali configurabili in blocchi di 8 e 8 ingressi analogici (24 V). Sono optoisolati e a prova di cortocircuito e garantiscono un'alta affidabilità e un funzionamento a prova di errore.
Interfaccia CAN
L'interfaccia CAN integrata secondo CANopen (DS 301 e 401) permette un uso flessibile in diversi punti e posizioni del processo produttivo. È progettata secondo la norma ISO 11898 e può essere collegata a ponte. In questo modo, diversi moduli possono essere utilizzati in serie attraverso il looping dei segnali CAN.
Elaborazione dei segnali e LED
Oltre agli ingressi e alle uscite, il DIO32 8AI-L ha un potente microcontrollore che gestisce l'acquisizione dei sensori, il controllo degli attuatori e il protocollo CAN. Inoltre, i meccanismi di sicurezza come la protezione sono completamente integrati nel Remote IO.
La visualizzazione degli stati attuali dell'IO avviene tramite LED integrati per ogni IO. La configurazione dell'indirizzo del modulo e del baud rate avviene in modo semplice e sicuro tramite interruttori DIP sul modulo. Secondo la definizione CiA, è possibile impostare un baud rate fino a 1 Mbit/s.
---
