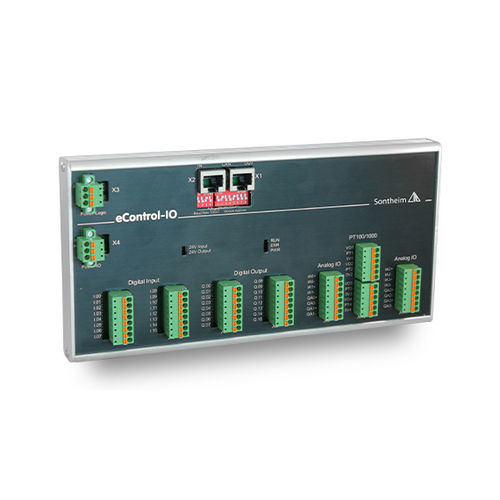

Módulo de E/S analogico eControl-IO

digitaleper bus di campoCAN

Modulo IO flessibile con numerose opzioni di espansione. L'aggiunta ideale per tutti i controllori della famiglia eControl Modulo master e interfacce CAN Il modulo master costituisce la base del modulo modulare ed è necessario in ogni costellazione. L'intero sistema IO è controllato da un microcontrollore integrato. 16 uscite digitali, 16 ingressi digitali, due uscite analogiche e due ingressi analogici sono già integrati. Il modulo ha un display LED di stato per mostrare lo stato e gli stati di commutazione degli IO digitali. Come interfacce per lo scambio di dati, il modulo ha due prese RJ45 per l'interfaccia CAN, che permette una connessione semplice e veloce. L'ID del modulo e il baud rate del bus di campo CAN possono essere impostati comodamente tramite DIP switch. Massima flessibilità grazie alle opzioni di espansione individuali Tramite un'interfaccia di espansione è possibile collegare fino a sei moduli IO a seconda delle esigenze. Il design dei rispettivi moduli può essere selezionato a piacere. L'indirizzamento dei moduli di espansione viene eseguito automaticamente e il modulo master riconosce il modulo collegato e l'indirizzamento. Attualmente sono disponibili come opzioni di espansione un modulo motore, un modulo analogico, un modulo digitale o un modulo di temperatura. Tecnica di connessione robusta I morsetti phoenix utilizzati assicurano un collegamento semplice ed estremamente robusto, che in combinazione con il robusto alloggiamento in alluminio rende il modulo molto resistente e sicuro nei processi.
