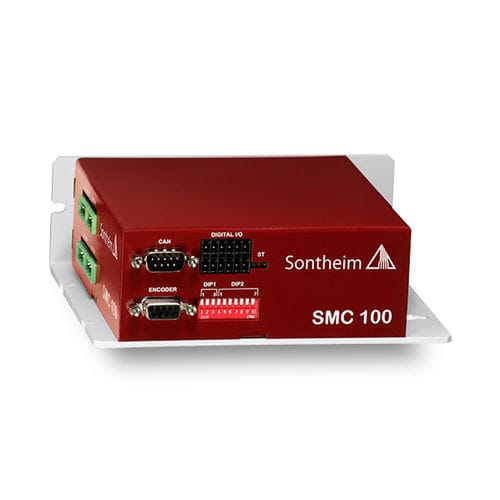

Azionamento DC passo-passo SMC 100

2 fasiIP20compatto

Controllo dell'azionamento per motori passo-passo bipolari a 2 fasi Alloggiamento Il modulo in alluminio è estremamente compatto e offre la possibilità di montaggio su guida top hat. Tutte le interfacce sono rapidamente e comodamente disponibili sul pannello frontale. Anche l'indirizzo del modulo e il baud rate possono essere impostati in breve tempo tramite DIP switch. Motore passo-passo Il motore passo-passo controllato è a corrente, possono essere controllati motori passo-passo a 24 V e 48 V fino a 10 A ciascuno. La corrente in ogni fase è controllata separatamente. La corrente di riposo del motore passo-passo può essere impostata al valore della corrente nominale tra 0 e 100%. Modalità di funzionamento Le modalità di funzionamento disponibili sono il passo intero regolabile, il mezzo passo e il micropasso. Il motore passo-passo ha un ingresso encoder incrementale con una risoluzione di 16 bit. La sicurezza è una priorità assoluta La corrente limite è definibile e viene memorizzata dal modulo come valore base, evitando così errori nel calcolo della corrente. L'SMC100 ha anche una funzione aggiuntiva di arresto di emergenza che viene attivata se non c'è comunicazione sul bus. Controllo di motori passo-passo bipolari a 2 fasi Corrente di fase fino a 10 A 4 ingressi e uscite isolati galvanicamente 1× interfaccia CAN secondo ISO 11898 Intelligenza propria per l'autoregolazione e la gestione dei dati Configurazione libera e memorizzazione dei dati di funzionamento Alloggiamento compatto con IP20 e montaggio su guida top hat integrato
