Riscaldamento radiante elettrico

processo di pretrattamentoper trattamento termicoper riscaldamento

Presentazione
Sopara affianca le industrie della difesa, dell’energia e del settore nucleare con soluzioni di riscaldamento a infrarossi certificate per applicazioni termiche critiche ed esigenti. Le soluzioni sono progettate per ambienti dove non sono ammesse falle: reattori nucleari, scafi di sottomarini, strutture di difesa. Mirano alla continuità di riscaldamento per diversi mesi, alla tracciabilità a lungo termine e alla sicurezza degli operatori.

Problemi
Sicurezza dei processi: capitolati tra i più severi al mondo; continuità assoluta: la continuità termica può essere un requisito inderogabile; sicurezza del personale: riduzione dei lavori in quota grazie all’infrarosso autoportante; tracciabilità: registrazione dei cicli e dei parametri per durate compatibili con cicli industriali molto lunghi.

La soluzione Sopara

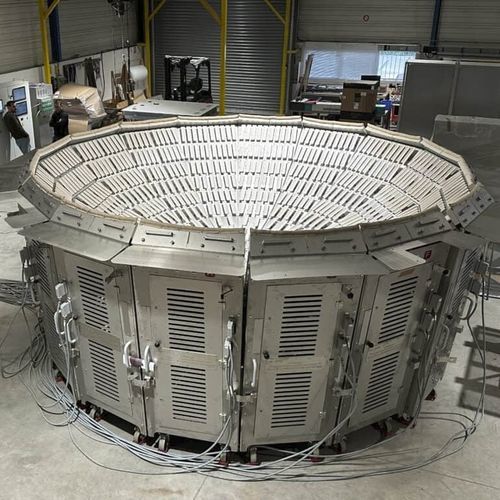

Sistemi infrarossi autoportanti, senza contatto con il pezzo, progettati per essere installati rapidamente e garantire un riscaldamento continuo, ridondante e tracciato. Approccio di progetto che include FMEA (AMDEC) e simulazione termica a elementi finiti per convalidare il posizionamento degli emettitori e mettere in sicurezza il progetto prima della fabbricazione.

Principali funzionalità e vantaggi

• Zero contatto, sistema autoportante: installazione in meno di un giorno su pezzi di 4–6 m di diametro (tipico).
• Architettura ridondante: fino a 800 emettitori e 120 zone indipendenti, cablaggio individuale per emettitore, isolamento di un emettitore guasto senza arrestare la zona.
• Controllo e tracciabilità: cicli programmabili (salita, mantenimento, raffreddamento), registrazione continua su registratore indipendente separato dal PLC, storico consultabile durante e dopo il ciclo.
• Controllo multizona: regolazione automatica multizona, fino a 3 punti di misura per zona.
• FMEA e simulazione termica: analisi delle modalità di guasto e simulazione 3D prima dell’installazione per ridurre i rischi del progetto.
• Prestazioni energetiche: consumo tipicamente ridotto di 4–5 volte rispetto ai bruciatori a fiamma a seconda del contesto d’applicazione.

Applicazioni tipiche

• Pre-riscaldamento e apporto di materiale per saldatura su vasche di reattore e grandi strutture.
• Saldatura verticale su grandi strutture (altezze 5–6 m) con compensazione termica delle dilatazioni.
• Riscaldamento continuo di pezzi massivi (4–6 m, 50–120 tonnellate) durante cicli di diversi mesi.
• Riscaldamento di pezzi rotanti e sostituzione di bruciatori a gas su componenti in rotazione.
• Trattamento termico di tubazioni e piccoli diametri, integrazione con celle di saldatura automatizzate e robot.

Prove di performance
Esempi industriali riportati: mantenimento di 300 °C ± 10 °C in cicli dove l’obiettivo cliente era ± 30 °C; dispiegamento in configurazione autoportante per più geometrie; riduzione significativa dei tempi di installazione e dei rischi legati ai lavori in quota.

Caratteristiche tecniche / specifiche

• Tipo: sistemi infrarossi autoportanti, senza contatto.
• Installazione: < 1 giorno per pezzi di 4–6 m di diametro (secondo configurazione).
• Capacità pezzo: progettato per pezzi di 4–6 m di diametro e masse tipiche 50–120 tonnellate; sistemi adattabili a geometrie maggiori secondo progetto.
• Emettitori: fino a 800 emettitori per installazione (esempio industriale).
• Zone: esempio 120 zone indipendenti; cablaggio individuale per emettitore.
• Precisione osservata: esempi industriali 300 °C ± 10 °C (obiettivo cliente ± 30 °C).
• Controllo e misura: fino a 3 punti di misura per zona; registrazione continua indipendente dal PLC; cicli programmabili di salita/mantenimento/raffreddamento.
• Ridondanza: isolamento del singolo emettitore guasto dall'armadio, commutazione automatica su misura.
• Sicurezza e qualità di progetto: FMEA (AMDEC) per ogni progetto; simulazione termica a elementi finiti per convalida prima dell'installazione.
• Prestazioni energetiche: consumo IR tipicamente ridotto di 4–5 volte rispetto ai bruciatori a fiamma (a seconda del caso d'uso).
• Durata di servizio e tracciabilità: storicizzazione progettata per requisiti a lungo termine (tracciabilità misurata in decenni / cicli industriali prolungati).
