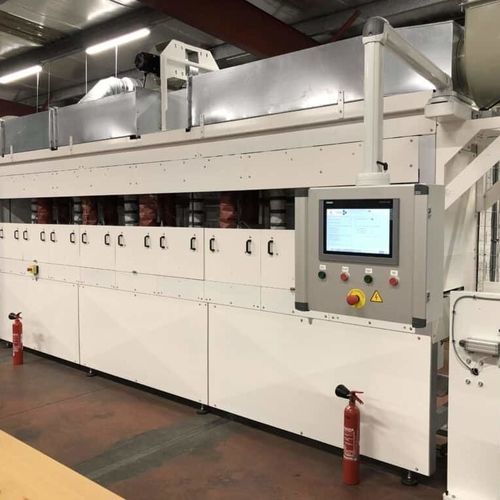

Forno a nastro trasportatore

per essiccazionedi cotturadi sinterizzazione

Riassunto
Sopara propone soluzioni di riscaldamento a infrarossi (IR) per il trattamento termico dei tessuti tecnici in processo continuo: pre-asciugatura, essiccazione di rivestimenti, polimerizzazione, gelificazione e sinterizzazione. Le soluzioni sono progettate per gestire materiali fragili o complessi (fibre di carbonio, vetro, aramide, lino, non-tessuti, PTFE, rivestimenti a solvente o a base acqua) ad alte velocità mantenendo la sicurezza rispetto ai solventi e l'efficienza energetica.

Capacità e vantaggi

• Trattamento in pochi secondi: gelificazione PVC in 6–7 s su processi ad alta velocità.
• Densità di potenza elevate: fino a 350 kW/m².
• Rendimento complessivo del forno IR: tipicamente 40–60% (fino a ~70% su processi specifici) vs 15–25% per la convezione.
• Tempo di processo ridotto di 5–10× rispetto ai forni ad aria calda.
• I forni IR elettrici compatti possono sostituire forni a gas voluminosi (casi clienti mostrano riduzioni dei consumi di ~7×).
• Selezione della lunghezza d'onda: IR corta (penetrazione più profonda), IR media (riscaldamento superficiale molto rapido) o combinazione IRC+IRM in base al materiale ed effetto richiesto.
• Architettura e controllo: modulazione spazio/tempo della potenza, armadi multi-zona, estrazione integrata e controllo zona per zona.

Sicurezza solventi e aerodinamica

• L'IR riscalda preferenzialmente il prodotto e non l'aria, consentendo estrazioni d'aria importanti senza perdita di efficacia termica.
• Concentrazioni di solvente mantenute al di sotto di un quarto del limite inferiore di esplosività (LIE) per operare fuori dalle zone ATEX in molti processi.
• Gestione aerodinamica ad alta precisione: assenza di condensazione sul prodotto, rinnovo dell'aria molto rapido (es.: rinnovo ogni ~2 secondi nei forni compatti).

Applicazioni industriali

• Gelificazione PVC (rivestimenti per pavimenti, PVC espanso).
• Grainatura e calandratura (automotive, arredamento, nautica) tramite riscaldamento superficiale e contatto rullo.
• Essiccazione di rivestimenti superficiali (inchiostri, colle, lattice, vernici) per stampa, filtrazione e imballaggio tecnico.
• Pre-impregnazione e polimerizzazione di compositi (aerospaziale, difesa, sport, energia).
• Asciugatura e sinterizzazione di depositi di PTFE in un unico passaggio.
• Attivazione termica di adesivi/resine per incollaggi e laminazioni complesse.
• Decarbonizzazione di processi sostituendo forni a gas energivori con forni IR elettrici compatti.

Casi clienti e feedback (estratti)

• Gelificazione PVC: forno misto IRC+IRM da 2,5 m, 700 kW installati, trattamento prodotto in 6–7 s, penetrazione >1 mm.
• Decarbonizzazione di una linea di gelificazione: forno elettrico da 7 m che sostituisce un forno a gas da 40 m (700 kW installati vs 2.500 kW gas + ventilazione), integrazione senza fermo produzione, consumo ridotto di ~7×.
• Essiccazione solventi fuori ATEX: forno IR corta fuori ATEX che tratta fino a 200 L/h di solvente mantenendo concentrazioni sotto 1/4 LIE; impianti comparabili operativi senza incidenti per oltre 10 anni.

Metodologia e supporto
Sopara adotta un approccio di progetto strutturato: audit di processo, prove in laboratorio e pilota (oltre 1.000 sessioni di prova in 25 anni), industrializzazione, formazione e manutenzione predittiva. Progettazione di armadi ThermalCore™ e controllo THERM-IQ™ per regolazione dinamica per zone.

Caratteristiche / specifiche tecniche

• Densità di potenza: fino a 350 kW/m² (dipende dal processo).
• Tempo di trattamento: tipicamente 6–10 s per gelificazione PVC ad alta velocità (es. >20 m/min).
• Rendimento globale forno IR: 40–60% tipico (fino a ~70% su alcuni processi) vs 15–25% in convezione.
• Sicurezza solventi: concentrazioni mantenute sotto il 25% del LIE per operazioni fuori ATEX.
• Aerodinamica: rinnovo aria possibile ogni ~2 secondi nei forni compatti.
• Potenza installata (esempi clienti): ~700 kW per forni compatti/medi.
• Sostituzione forni a gas: esempi di linee da 40 m sostituite da forni IR da 7 m con risparmio energetico ~×7 e riduzione dell'ingombro.
• Tecnologie disponibili: IR corto (penetrazione 50–100 μm per riscaldamento in profondità), IR medio (riscaldamento superficiale 5–10 μm, elevato rendimento), mix IRC+IRM su richiesta.
• Controllo & supervisione: modulazione rapida della potenza (risposta 1–10 s), pirometria in tempo reale, riscaldamento a doppia faccia per omogeneità su fibre fragili.
• Approccio e certificazione: prove sistematiche prima dell'industrializzazione; riferimento ISO 9001.
