Forno a camera

di riscaldamentodi preriscaldamentoa infrarossi

Panoramica
Soluzione di forno industriale progettata per applicazioni aerospaziali per accelerare l'industrializzazione dei compositi termoplastici mediante riscaldamento a infrarossi a onde medie a risposta rapida e alta uniformità spaziale. Rivolta a pezzi 3D complessi, spessori variabili e ritmi produttivi più elevati, garantendo ripetibilità, sicurezza del processo e tracciabilità completa.

Sfide termiche per l'aerospazio

• Alta precisione: riscaldare rapidamente ad alte temperature con uniformità su ogni area del pezzo.
• Complessità & adattabilità: geometrie 3D, spessori variabili e stack compositi richiedono processi continuamente adattabili.
• Ritmi produttivi più veloci: la transizione ai termoplastici richiede cicli più brevi senza compromessi sulla qualità.
• Sicurezza e tracciabilità: ogni ciclo deve essere controllato, registrato e riproducibile per programmi con requisiti di qualità stringenti.

Risposta termica Sopara & soluzioni
Sopara fornisce un approccio termico integrato che combina emettitori a infrarossi a onde medie a risposta rapida, riscaldatori multizona ad alta densità e un armadio di controllo intelligente. Le soluzioni sono validate su materiali critici aerospaziali e ritmi produttivi industriali per garantire precisione, uniformità e ripetibilità.

Prestazioni termiche (punti salienti)

• Riscaldamento Carbon-PEEK fino a 450°C.
• Uniformità validata a ±10°C; sviluppo in corso per raggiungere ±5°C.
• Tempi di ciclo ridotti da ~20 minuti a 5–10 minuti su processi validati.
• Riduzione dei gradienti termici e delle derive.
• Miglioramenti del ritmo produttivo fino a 4× rispetto alle tecnologie legacy.

Infrarossi a onde medie: trasferimento diretto dell'energia
Cicli più rapidi, stabili e riproducibili tramite assorbimento diretto dal materiale. Vantaggi:

• Infrarossi a onde medie a bassa inerzia adatti ad alte temperature.
• Assorbimento diretto dal materiale (eliminazione del riscaldamento inefficiente dell'aria).
• Eliminazione dei flussi d'aria di raffreddamento incompatibili con l'uniformità richiesta.
• Trasferimento energetico rapido e mirato con energia per pezzo ridotta di ~4× rispetto ad alcuni sistemi legacy.

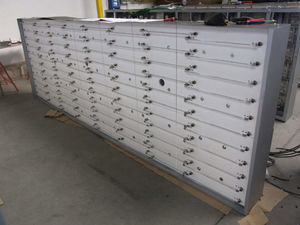

Riscaldatori ad alte prestazioni — IRM HP Aero V5™
Architettura di riscaldamento infrarosso brevettata che combina pixelizzazione termica, eliminazione delle zone fredde e adattamento a preforme termoplastiche 3D complesse. Punti chiave:

• IRM HP Aero V5™: architettura di riscaldamento brevettata ad alte prestazioni.
• 100% di superficie utilizzabile con eliminazione delle zone fredde periferiche.
• Miniaturizzazione dei riscaldatori ad alta densità (fino a 132 zone/m²).
• Adattamento a preforme 3D complesse (pezzi lunghi, spessore variabile).

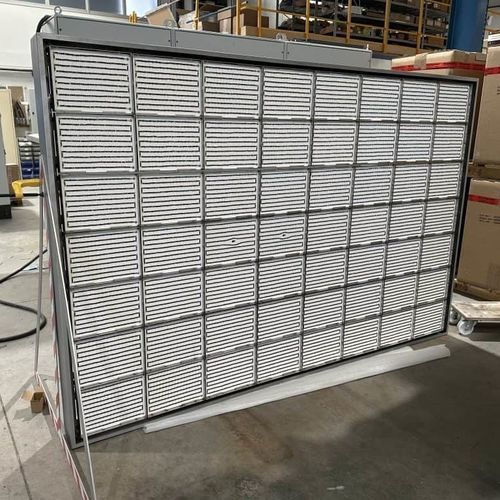

• Pannelli riscaldanti miniaturizzati (~0,7 m²) che consentono riscaldamento localizzato ad alta risoluzione.

Controllo intelligente — armadio ThermalCore™
Controllo multizona in tempo reale e supervisione per regolazione precisa della potenza, tracciabilità e rilevamento immediato di derive/guasti. Punti salienti:

• Controllo simultaneo di fino a 200 zone indipendenti.
• Regolazione dinamica della potenza e interfaccia di supervisione in tempo reale (loop di controllo).
• Rilevamento automatico dei guasti in circa 10 secondi.
• Tracciabilità nativa completa con registrazione delle curve di temperatura per ogni pezzo.

Applicazioni per l'aerospazio
Soluzioni di riscaldamento e formatura per un'ampia gamma di usi aerospaziali tra cui:

• Lastre termoplastiche (Organosheet) — riscaldamento e preformatura.
• Transizione dal 2D al 3D — riscaldamento di preforme posate o saldate con riscaldo e compattazione a pressione.
• Preriscaldamento a infrarossi di parti composite termoindurenti (~60–70°C) prima della formatura.
• Ritocchi di vernice e resina come processi complementari.
• Saldatura a specchio dei termoplastici — riscaldamento rapido della superficie e assemblaggio immediato per formare saldature.

Risultati industriali & casi cliente
Sopara segnala deployment su linee industriali aerospaziali con risultati quali l'industrializzazione fino a 300.000 pezzi/anno in compositi termoplastici 3D, adozione globale di IRM HP Aero V5™, uniformità termica validata ad alte temperature e risparmi energetici documentati. Progetti che vanno da pilot a processi completamente industrializzati con audit, test e validazioni progressive.

Credibilità & deployment
Collaborazione con OEM e laboratori specializzati, metodologia progressiva (audit, test, pilot, industrializzazione, formazione, manutenzione predittiva). Le soluzioni sono state implementate presso importanti costruttori e fornitori di apparecchiature e si basano su R&S pluriennale e innovazioni brevettate.

Specifiche tecniche

• Riscaldamento massimo del materiale: fino a 450°C (es.: Carbon-PEEK).
• Uniformità termica: ±10°C validato a 450°C, obiettivo ±5°C.
• Tempi di ciclo tipici: ridotti da ~20 min a 5–10 min a seconda dell'applicazione.
• Miglioramento della produttività: fino a 4× vs tecnologie legacy; in alcune linee 1 pezzo ogni ~3 minuti è fattibile.
• Pixelizzazione termica: fino a 132 zone/m² (riscaldatori multizona ad alta densità).
• Capacità di controllo: fino a 200 zone controllate indipendentemente (ThermalCore™).
• Ingombro pannelli riscaldanti: pannelli miniaturizzati di ~0,7 m².
• Efficienza energetica: trasferimento IR diretto riduce l'energia per pezzo (audit segnalano riduzioni fino a ~4× vs sistemi legacy).
