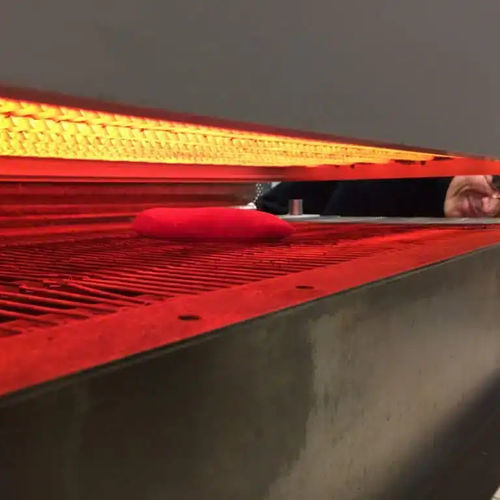

Forno a nastro trasportatore

per essiccazionedi cotturaper trattamento termico

Panoramica
Forni e tunnel a infrarossi industriali progettati per l'industria alimentare e delle bevande per eseguire trattamenti termici di superficie come doratura, brasatura, gratinatura, asciugatura e pastorizzazione sotto imballaggio. La tecnologia infrarossi a media lunghezza d'onda Sopara (MIR) agisce solo sulla superficie del prodotto ad alta velocità per ottimizzare struttura, colore e igiene senza cuocere il nucleo.

Vantaggi chiave

• Trattamento solo in superficie a velocità non raggiungibili dalla convezione, consentendo forni più corti e maggiore capacità produttiva.
• Miglioramento della texture e controllo del colore senza perdite di massa eccessive.
• Progetto igienico conforme all'industria alimentare per ambienti umidi/salini e cicli di pulizia intensivi.

Sfide termiche nella trasformazione alimentare
La trasformazione alimentare comporta vincoli quali prodotti “vivi” con comportamento termico variabile, ambienti umidi e salini, pulizie aggressive ad alta frequenza e controllo rigoroso dei corpi estranei (vietato il vetro nella filiera). I sistemi infrarossi Sopara sono progettati per rispondere a questi vincoli preservando la qualità del prodotto.

Igiene e sicurezza
Costruzione 100% acciaio inox, design a zero zone di ritenzione ed esclusione di componenti in vetro per conformità alla sicurezza alimentare. Le soluzioni includono nastri trasportatori rimovibili e reti in acciaio inox tra gli emettitori e il prodotto per consentire la pulizia ad alta pressione e una manutenzione rapida senza rilavorazioni.

Soluzioni e tecnologie termiche
Sopara propone un portafoglio di tecnologie termiche adatte alle applicazioni alimentari, con l'infrarosso a media onda (MIR) come tecnologia di riferimento per la maggior parte dei trattamenti di superficie e l'infrarosso a onda corta riservato a casi specifici con imballaggi protetti. Caratteristiche principali:

• Emettitori HPagro MIR sviluppati per resistere a schizzi di grasso e a pulizie intensive.
• Elementi a nastro fissati con graffette su piastre isolanti; le graffette sono in acciaio e rilevabili dai metal detector (requisito normativo rispetto ai sistemi a onda corta in vetro).
• Uso selettivo dell'IR a onda corta per imballaggi trasparenti o quando si applicano strategie di riflessione della lunghezza d'onda (es. vaschette chiare che riflettono SWIR).

Prestazioni
I sistemi MIR Sopara offrono significativi miglioramenti rispetto ai forni a resistenza elettrica: tempi di processo dimezzati, lunghezza del forno dimezzata per capacità equivalente e perdite di massa quasi dimezzate. Esempio di produzione per brasatura: 1–2 tonnellate all'ora in configurazioni ad alta densità.

Design igienico e manutenibilità

• Trasportatore completamente rimovibile dal forno per pulizia esterna ad alta pressione.
• Rete in acciaio inox rimovibile tra emettitori e prodotto per trattenere schizzi di grasso.
• Bassa inerzia termica: il forno si raffredda a temperatura di sicurezza in 5–10 minuti (vs ~30 minuti per forni ad aria calda), riducendo i tempi di fermo per pulizia.

Applicazioni
I forni infrarossi Sopara sono impiegati in una vasta gamma di trattamenti di superficie alimentare: brasatura e lavorazione carni, gratinatura di piatti pronti in vaschette PET, doratura in panetteria e pasticceria (meringhe, crème brûlée, blinis, pani), formazione e asciugatura della crosta del formaggio, pastorizzazione superficiale sotto imballaggio per estendere la shelf-life e compatibilità con diversi materiali d'imballaggio (PET, cartone laminato, capsule di cellulosa).

Infrarosso a media onda (MIR): tecnologia di riferimento
Il MIR copre circa l'80–90% delle applicazioni alimentari (doratura, brasatura, gratinatura). È lo standard de facto quando il vetro è proibito nella filiera alimentare. I sistemi MIR includono elementi protettivi per resistere a pulizie intensive e all'esposizione a grassi.

Note applicative selezionate (sintesi casi)

• Brasatura carni e salumi — sfida industriale: forni a resistenza troppo lunghi/lenti con elevate perdite di massa. Soluzione: emettitori HPagro MIR ad alta densità, forno separabile in due parti, nastro completamente rimovibile; impatto: tempo ÷2, lunghezza ÷2, perdita di massa ÷2, capacità fino a 2 t/h.
• Gratinatura in vaschette plastiche — sfida: limiti delle vaschette in alluminio. Soluzione: SWIR con selezione della lunghezza d'onda o mascheratura per proteggere i bordi e consentire la conversione a PET/laminati; impatto: passaggio a imballaggi a costo inferiore e prodotti pronti per microonde.
• Decontaminazione termica sotto imballaggio — sfida: sostituire l'iniezione di alcol per estendere la shelf-life. Soluzione: IR a onda corta attraverso film trasparente sigillato portando la superficie a 70–90°C per 2–5 minuti; impatto: shelf life ×3–×5, senza alcol, senza recontaminazione.
• Coperture decorate — sfida: forte differenziale termico tra zone colorate con SWIR. Soluzione: IRM doppia faccia con potenza aumentata sul retro e forno pilota scalabile; impatto: riduzione del differenziale termico, trattamento uniforme prevedibile e manutenzione predittiva abilitata.

Referenze e implementazioni industriali
Sopara vanta decenni di esperienza sul campo nel trattamento termico alimentare (brasatura, gratinatura, doratura, formazione della crosta del formaggio, decontaminazione sotto imballaggio). Per ogni combinazione prodotto/tempo/potenza/portata viene effettuata una qualificazione di laboratorio prima dell'installazione. La manutenzione predittiva (ThermalCloud™) è dispiegata su più siti industriali per monitorare velocità di linea, temperature e stabilità di produzione.

Caratteristiche / specifiche tecniche

• Tecnologia primaria: Infrarosso a media onda (MIR) — gamma di emettitori HPagro per l'industria alimentare.
• Tecnologia alternativa: Infrarosso a onda corta per applicazioni con imballaggio trasparente protetto (selezione della lunghezza d'onda e soluzioni di mascheratura).
• Costruzione: 100% acciaio inox; design a zero zone di ritenzione; nastri e reti rimovibili.
• Sicurezza: assenza di componenti in vetro nella configurazione MIR; elementi a nastro graffati su piastre isolanti; graffette in acciaio rilevabili dai metal detector.
• Pulizia e tempi di fermo: forno raffreddato in 5–10 minuti per consentire cicli di pulizia rapidi.
• Portata esempio: capacità di brasatura fino a 1–2 tonnellate/ora.
• Prestazioni vs forni a resistenza elettrica: tempo di processo ÷2, lunghezza del forno ÷2, perdite di massa quasi ÷2.
• Compatibilità imballaggi: vaschette PET, cartone laminato, capsule in cellulosa, coperchi decorati — esistono strategie per proteggere imballaggi sensibili.
• Controllo e monitoraggio: ThermalCore™ per controllo armadio e ThermalCloud™ per manutenzione predittiva centralizzata (monitoraggio multisito in uso industriale).
• Scalabilità: architetture di forno scalabili con slot liberi per future estensioni e forni pilota modulari per la validazione della velocità di linea.
