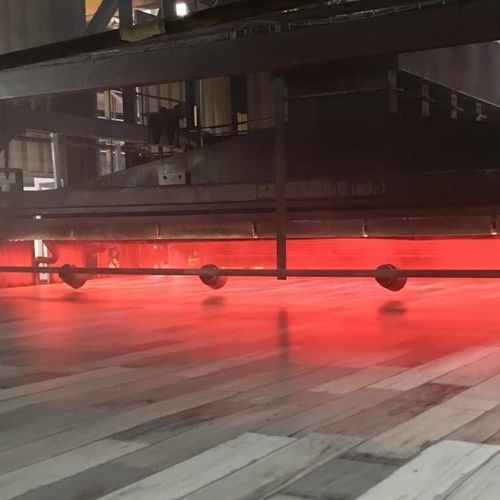

Forno a tunnel

a nastro trasportatorepassanteper essiccazione

Panoramica
Sopara fornisce processi termici a infrarossi e forni/tunnel completi per produttori di materiali per interior design e costruzione (rivestimenti per pavimenti, cartongesso, rivestimenti, ante cucina, elementi decorativi). Le tecnologie includono IR a onde corte, onde medie e miste, oltre a forni elettrici compatti per linee in passaggio continuo. Obiettivi: ottimizzare la produttività, ridurre i consumi energetici e favorire la decarbonizzazione dei processi.

Sfide termiche affrontate

• Alti volumi industriali e resa: linee che producono chilometri di rivestimento a >20 m/min; ogni perdita di produttività incide sui margini.
• Controllo qualità superficiale: controllo preciso della temperatura per effetti legno/pietra/pelle per limitare scarti e mantenere coerenza del finissaggio.
• Decarbonizzazione di processi a gas: sostituzione di lunghi forni a gas con soluzioni IR elettriche compatte preservando i risultati di processo.
• Incrementi di produttività con footprint minimo: aggiungere moduli a onde corte di 1–2 m all'ingresso linea per aumentare output senza importanti ristrutturazioni.

Soluzioni termiche Sopara
Sopara propone forni infrarossi su misura, combinazioni corto/medioonda, emettitori medioonda ad alte prestazioni e forni elettrici compatti per sostituire linee a gas. Famiglie chiave: RadiantLine™ (emettitori), ThermalCore™ (controllo) e ThermalWorks™ (forni & tunnel). Supporto: prove di laboratorio, prove pilota e industrializzazione per garantire i trasferimenti.

Lunghezze d'onda & innovazione di processo
La cortaonda fornisce penetrazione diretta (adatta a prodotti traslucidi, penetrazione >1 mm). La mediaonda riscalda la superficie (penetrazione nell'ordine dei micron) per embossing e calandratura senza alterare gli strati interni. Sopara seleziona e miscela le lunghezze d'onda per ottimizzare gelificazione, embossing e finitura superficiale durante il processo.

Applicazioni (esempi interior design & costruzione)

• Gelificazione di pavimenti in PVC — riscaldamento del nucleo del plastisol in passaggio continuo per attivare la gelificazione in ~6–10 s ad elevate velocità di linea.
• Embossing & calandratura PVC — riscaldamento superficiale per creare texture legno/pietra/pelle senza ammorbidire gli strati inferiori.
• Asciugatura e polimerizzazione di vernici su rivestimenti, tegole e pannelli porta — linee in passaggio continuo a 20–25 m/min.
• Cucine e mobili: polimerizzazione multizona per geometrie variabili su ante e pannelli.
• Rivestimento di tessuti tecnici — asciugatura omogenea per teloni, tende e schermi.
• Pre-asciugatura di cartongesso — moduli IR cortaonda all'ingresso linea per accelerare il pre-asciugatura e aumentare la produttività.

Benefici e prestazioni selezionate

• Gelificazione completa in ~6–7 s a >20 m/min su prodotti PVC sviluppati.
• Efficienza forno tipica 40–60% (vs 15–25% per convezione comparabile).
• Esempio di sostituzione: forno elettrico 7 m che sostituisce forno a gas 40 m con consumo ridotto di ~7–8×.
• Aumento di produttività del 10–20% installando moduli cortaonda di 1–2 m in ingresso linea.
• Sostituzioni di emettitori con risparmi energetici >40% rispetto a tubi al quarzo in alcuni casi.

Studi di caso / Riferimenti (sintesi)

• Pavimentazione PVC — fornitore per grandi produttori: gelificazione completa in 6–7 s a >20 m/min; efficienza forno 40–60%; produzione ×5 vs forni ad aria calda.
• Decarbonizzazione industriale — dopo R&S un forno elettrico 7 m ha sostituito un forno a gas 40 m (es.: elettrico 400–450 kW vs gas 2 500 kW) con gelificazione completa dopo ottimizzazione.
• Efficienza energetica tramite sostituzione emettitori — emettitori medioonda HP a nastro ondulato hanno sostituito tubi al quarzo riducendo potenza (es. 400 → 250 kW, ~40% di risparmio).

Domande frequenti (selezione)

• Un forno a infrarossi può sostituire un forno a gas su una linea di gelificazione PVC? Sì — dopo prove di laboratorio e qualificazione progressiva Sopara riporta sostituzioni industriali (p.es. 7 m elettrico per 40 m gas).
• Quale tecnologia IR è migliore per la gelificazione PVC? Storicamente medioonda; cortaonda o mix corta+/medio‑onda è più efficiente su PVC espanso traslucido.
• Si può aumentare la produttività di una linea esistente? Sì — moduli cortaonda all'ingresso possono offrire miglioramenti del 10–20% senza modifiche importanti.
• Quali vantaggi sostituendo tubi al quarzo? Emettitori medioonda HP a nastro ondulato raggiungono 80–90% di efficienza vs quarzo, riducendo il consumo di >40% in alcuni casi.
• Quale supporto viene fornito? Audit, prove laboratorio, pilota, industrializzazione, formazione e manutenzione predittiva.

Specifiche tecniche

• Famiglie / nomi commerciali: ThermalWorks™ Infrared Ovens, RadiantLine™ Emitters, ThermalCore™ Control Intelligence.
• Lunghezze forni tipiche: esempi 2,5 m (prototipo SW+MW), 7 m elettrico (caso decarbonizzazione); sostituzioni fino a 40 m di forni a gas citate.
• Potenze installate: esempio 700 kW per forno combinato SW+MW 2,5 m (ingombro ~8–9 m²).
• Tempi di processo: gelificazione ~6–7 s su PVC sviluppati; altri processi 6–10 s.
• Velocità di linea: esempi >20 m/min (gelificazione); linee verniciatura 20–25 m/min; spinta riportata fino a 60–100 m/min.
• Energia & efficienza: efficienza forno 40–60% vs 15–25% convezione; efficienza emettitori 80–90% per nastro ondulato HP medioonda vs quarzo.
• Penetrazione: cortaonda >1 mm; medioonda riscaldamento superficiale (pochi µm) per embossing senza deformare gli strati interni.
• Modularità: moduli cortaonda progettati per inserirsi in 1–2 m all'ingresso linea per accelerare pre‑asciugatura e aumentare capacità.
• Metodologia industriale: audit → prove laboratorio → pilota → industrializzazione → formazione → manutenzione predittiva; riferimento ISO 9001.
