Carico elettronico DC

Panoramica del prodotto

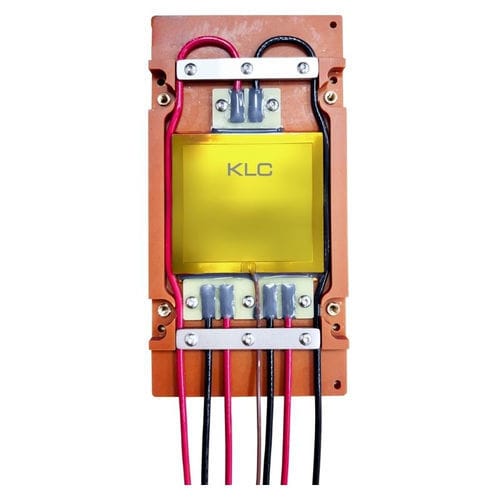

Il TTV KLC ad altissima potenza con base di montaggio in bachelite è un simulatore termico di livello laboratorio progettato per fissare in modo sicuro piastre fredde raffreddate a liquido e riprodurre carichi termici controllati fino a 12.800 W per la validazione termica in applicazioni AI, HPC, CPU/GPU e sistemi ad alta densità.

Sommario
Il TTV integra una piastra di montaggio in bachelite che riduce i movimenti meccanici e le perdite termiche, offrendo un'interfaccia piana e ripetibile per la validazione delle cold plate e i test di raffreddamento a liquido.

Caratteristiche principali

• Base in bachelite per montaggio piastra fredda: superficie di fissaggio diretta con schemi di bullonatura configurabili per garantire un contatto meccanico stabile.
• Validazione termica: pressione di contatto costante tra riscaldatore e piastra fredda per misure ripetibili.
• Uscita ad alta potenza regolabile: varianti regolabili 12–600 V e unità fisse 110 V / 220 V; intervalli di potenza da pochi watt fino a 12.800 W.
• Opzioni sensore di temperatura: supporto per sensori NTC o RTD integrati, monopunto o multipunto, per monitoraggio in tempo reale.
• Personalizzazione completa: dimensioni personalizzabili (standard 30×30 mm a 80×80 mm o secondo footprint), densità di potenza, intervalli di tensione, schemi bullonatura e configurazioni di montaggio.

Tabella sintetica (estratto)
Dimensioni A × B (mm) | Tensione regolabile (V) | Corrente max (A) | Potenza max (W)
30 × 30 | 12–600 | 15.0 | 1800
35 × 35 | 12–600 | 21.0 | 2450
40 × 40 | 12–600 | 14.0 | 3200
50 × 50 | 12–600 | 10.4 | 5000
60 × 60 | 12–600 | 12.5 | 7200
80 × 80 | 12–600 | 50.6 | 12800

Come scegliere il TTV

• Intervallo di potenza target (W): definire il carico termico massimo da simulare in base al DUT.
• Tensione di esercizio (V): specificare la disponibilità di alimentazione (12–600 V regolabile o 110/220 V fissi).
• Monitoraggio della temperatura: indicare il tipo di sensore preferito (NTC/RTD) e se è richiesta misurazione monopunto o multipunto.
• Vincoli meccanici e configurazione di raffreddamento: fornire spazio disponibile, footprint di montaggio e approccio di raffreddamento (aria, cold plate, immersione, OAM).

Configurazioni disponibili 12V ~ 600V (dati)
Dimensioni (mm) | Tensione regolabile (V) | Intervallo potenza (W) | Corrente massima (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

Configurazioni 110V / 220V (estratto)
Voltaggio (V) | Dimensioni (mm) | Potenze selezionabili (W)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

Punti tecnici

• Base in bachelite: allineamento e fissaggio diretto della piastra fredda con schemi di bullonatura personalizzabili.
• Opzioni di tensione: 12–600 V regolabile o 110 / 220 V fisso.
• Alta potenza: uscita totale fino a 12 800 W.
• Dimensioni personalizzabili: 30×30 mm a 80×80 mm o su misura.
• Cablaggio e sensori: supporto per cablaggio ad alta tensione certificato (es. UL 12AWG/16AWG) e sensori NTC/RTD integrabili.

Applicazioni

• Test delle prestazioni di cold plate e raffreddamento a liquido per AI/HPC
• Valutazione materiali TIM
• Benchmark di vapor chamber e dissipatori
• Validazione progettuale immersione e OAM
• Sviluppo e validazione in laboratorio di soluzioni di raffreddamento

Note
Il TTV è progettato per fornire una simulazione termica ripetibile di livello laboratorio con fissaggio meccanico sicuro per eliminare instabilità durante i test. Sono disponibili schemi bullonatura personalizzati, caratteristiche di montaggio e configurazioni potenza/tensione per adattarsi a footprint specifici di cold plate.

Specifiche tecniche

• Famiglia modello: Thermal Test Vehicle (TTV)
• Potenza massima selezionabile: fino a 12 800 W
• Piastra di montaggio standard: bachelite
• Dimensioni standard: 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm (personalizzabile)
• Tensione: 12–600 V regolabile o 110 V / 220 V fisso
• Sensori temperatura: supporto NTC / RTD monopunto o multipunto
• Cablaggio: supporto UL 12AWG / 16AWG in configurazioni specifiche
• Applicazioni principali: validazione cold plate, test raffreddamento liquido, valutazione TIM, benchmarking vapor chamber
