Carico elettronico ad alta potenza Thin Plate TTV

DC

Panoramica

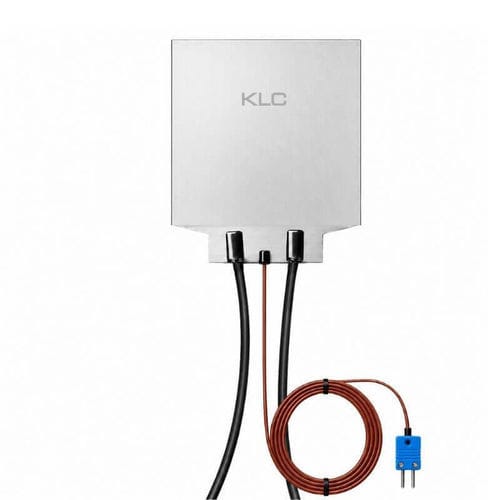

Il Thin Plate TTV (Thermal Test Vehicle) è un modulo di carico termico a piastra sottile basato su KLC TTV 2.0, progettato per generare calore regolabile e ripetibile tramite controllo della tensione per la convalida termica a livello di chip e sistema, analisi dei punti caldi e benchmark dei sistemi di raffreddamento.

Funzionalità principali

• Carico termico regolabile con precisione controllato tramite tensione di ingresso
• Supporta applicazioni da basso ad alto flusso termico e configurazioni multizona
• Funzionamento sicuro e ripetibile con aumenti di tensione graduali
• Sensori di temperatura integrati opzionali per monitoraggio in tempo reale (NTC, RTD o termocoppia)
• Footprint standard 30×30 a 80×80 mm e dimensioni personalizzate disponibili
• Opzioni di tensione: gamma CC regolabile (es. 12–600 V) o modelli fissi 110 V / 220 V

Operazione e monitoraggio
Il TTV regola l'output termico variando la tensione di ingresso; compatibile con alimentatori CC regolabili. Per test sicuri e ripetibili iniziare con bassa tensione e aumentare gradualmente fino alla potenza target. I sensori integrati, se specificati, forniscono feedback di temperatura in tempo reale per controllo, protezione e test di affidabilità.

Opzioni personalizzabili

• Footprint meccanici personalizzati (standard: 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm)
• Specificazione della potenza target e densità di potenza (W/cm²) per progetti ad alto flusso termico
• Configurazioni a tensione fissa o regolabile
• Opzioni sensore integrato: NTC, RTD, termocoppia
• Personalizzazione di montaggio, interfaccia e layout; opzioni multizona con alimentazione indipendente
• Progettazioni termiche specifiche per applicazione (raffreddamento a liquido, heat pipe, cold plate, test server AI)

Come selezionare il TTV

• Definire l'intervallo di potenza target e la tensione operativa richiesta per il caso di test
• Specificare dimensioni del footprint, densità di potenza richiesta (W/cm²) e vincoli di montaggio/interfaccia
• Indicare requisiti di monitoraggio della temperatura e tipo di sensore preferito
• Richiedere raccomandazione tecnica: KLC consiglierà la configurazione ottimale e fornirà una scheda tecnica completa

FAQ

• D1: Cos'è un Thin Plate TTV? Un modulo di carico termico di precisione che simula la generazione di calore a livello di chip/sistema per la convalida delle soluzioni di raffreddamento e i test di hotspot.
• D2: Come si controlla la potenza? Tramite la tensione di ingresso; aumentare la tensione gradualmente da un valore iniziale basso per raggiungere la potenza desiderata in modo sicuro.
• D3: Qual è l'intervallo di potenza? Da pochi watt a diversi kW in base a footprint e configurazione; fino a ≈ 4.200 W per 80×80 mm in alcune configurazioni.
• D4: È possibile monitorare la temperatura? Sì — sensori integrati opzionali forniscono feedback in tempo reale.
• D5: Quali dimensioni sono disponibili? Footprint standard 30×30 a 80×80 mm; dimensioni personalizzabili su richiesta.
• D6: È personalizzabile? Sì — dimensioni, potenza, densità, tipo di tensione, sensori, montaggio e progetto termico possono essere specificati.

Configurazioni disponibili (12 V ~ 600 V)
Dimensioni (mm) | Tensione regolabile (V) | Gamma di potenza (W) | Corrente massima (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6.0
30 x 30 | 24 ~ 80 | 15 ~ 600 | 8.6
30 x 30 | 48 ~ 120 | 20 ~ 600 | 8.6
30 x 30 | 80 ~ 200 | 50 ~ 600 | 3.6
30 x 30 | 120 ~ 250 | 100 ~ 600 | 3.6
30 x 30 | 200 ~ 400 | 300 ~ 600 | 2.0
30 x 30 | 250 ~ 600 | 450 ~ 600 | 2.0
35 x 35 | 12 ~ 48 | 10 ~ 400 | 8.3
35 x 35 | 24 ~ 80 | 30 ~ 800 | 12.0
35 x 35 | 48 ~ 120 | 30 ~ 800 | 12.0
35 x 35 | 80 ~ 200 | 80 ~ 880 | 4.5
35 x 35 | 120 ~ 250 | 200 ~ 900 | 4.5
35 x 35 | 200 ~ 400 | 500 ~ 900 | 3.2
35 x 35 | 250 ~ 600 | 750 ~ 900 | 3.2
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8.0
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 12.5
40 x 40 | 48 ~ 120 | 80 ~ 1000 | 12.5
40 x 40 | 80 ~ 200 | 80 ~ 1000 | 5.6
40 x 40 | 120 ~ 250 | 200 ~ 1000 | 5.6
40 x 40 | 200 ~ 400 | 500 ~ 1000 | 3.6
40 x 40 | 250 ~ 600 | 800 ~ 1000 | 3.6
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1050 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 16.6
50 x 50 | 80 ~ 200 | 150 ~ 1600 | 8.0
50 x 50 | 120 ~ 250 | 300 ~ 1600 | 8.0
50 x 50 | 200 ~ 400 | 850 ~ 1800 | 6.0
50 x 50 | 250 ~ 600 | 1300 ~ 2000 | 6.5
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6.0
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10.0
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15.0
60 x 60 | 80 ~ 200 | 200 ~ 2000 | 11.1
60 x 60 | 120 ~ 250 | 450 ~ 2000 | 8.0
60 x 60 | 200 ~ 400 | 1300 ~ 2400 | 8.7
60 x 60 | 250 ~ 600 | 2000 ~ 2400 | 8.7
80 x 80 | 12 ~ 48 | 10 ~ 450 | 9.6
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16.0
80 x 80 | 48 ~ 120 | 80 ~ 2200 | 19.7
80 x 80 | 80 ~ 200 | 200 ~ 2200 | 18.2
80 x 80 | 120 ~ 250 | 400 ~ 3450 | 13.1
80 x 80 | 200 ~ 400 | 1200 ~ 4200 | 10.6
80 x 80 | 250 ~ 600 | 1900 ~ 4200 | 10.6

Specifiche tecniche

• Produttore: KLC Corporation
• Modello / serie: Thin Plate TTV (basato su KLC TTV 2.0)
• Footprint standard: 30×30 a 80×80 mm (personalizzabili)
• Intervallo tensione regolabile: es. 12–600 V DC
• Opzioni tensione fissa: 110 V, 220 V
• Potenza massima riportata: fino a ≈ 4.200 W
• Sensori opzionali: NTC, RTD, termocoppia
• Applicazioni: convalida termica chip/AI/GPU/CPU, test sistemi di raffreddamento, R&D
