Circuito stampato su misura
ad alta velocitàsenza piombomultistrato

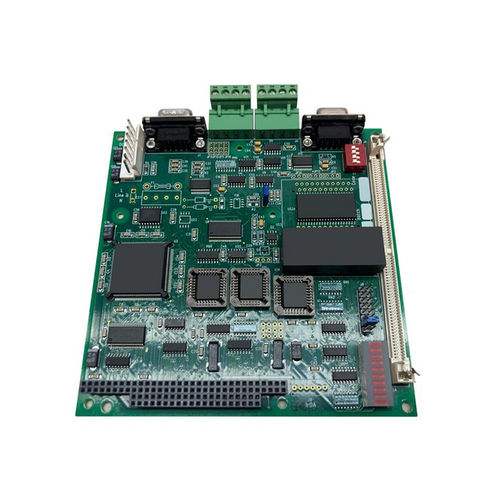

Circuito stampato su misura - Tecoo Electronics - ad alta velocità / senza piombo / multistrato
Circuito stampato su misura - Tecoo Electronics - ad alta velocità / senza piombo / multistrato
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Tecoo Electronics

Caratteristiche

Specificazioni
su misura, ad alta velocità, senza piombo, multistrato
Applicazioni
per dispositivi elettronici, per applicazioni industriali, per OEM
Numero di strati
4 strati, 8 strati, 6 strati, 3 strati, 5 strati, 2 strati

Descrizione

Descrizione
Servizi di produzione e assemblaggio PCBA per pannelli antincendio, fornendo le schede di controllo utilizzate in quadri e pannelli di allarme. Progettati per operare in modo stabile, conforme alle normative e con prestazioni affidabili in sistemi antincendio ed industriali.

Vantaggi
  • Qualità PCBA a livello di pannello costante grazie a processi controllati
  • Produzione flessibile: prototipi, piccoli lotti e produzione di massa
  • Supporto per BOM del cliente, file Gerber e documentazione di produzione
  • Tracciabilità e controllo processo per ordini ripetuti e progetti di conformità
  • Flussi di test dedicati ai requisiti di sicurezza e affidabilità


Struttura e materiali della scheda
  • Substrato PCB: FR-4 di grado industriale
  • Ritardante di fiamma: UL94 V-0
  • Configurazione: struttura a pannello single-board o multi-board
  • Opzioni strato: 2–8 strati
  • Spessore standard: 1,6 mm (personalizzabile)
  • Peso del rame: 1–3 oz
  • Finiture superficiali: ENIG, HASL senza piombo, OSP


Processo di assemblaggio
  • Posizionamento SMT ad alta velocità per layout a componenti densi
  • Inserimento through-hole per connettori di alimentazione e segnale
  • Saldatura automatizzata con profili termici controllati (reflow/wave)
  • AOI e RX disponibili per assicurazione qualità
  • Test di continuità elettrica, test in-circuit e test funzionali a livello di pannello prima della spedizione


Applicazione
  • Pannelli di controllo e armadi per allarmi antincendio
  • Sistemi di protezione e monitoraggio incendi in edifici
  • Apparecchiature di sicurezza antincendio industriale
  • Sistemi di allarme per sicurezza pubblica e infrastrutture


Caratteristiche / specifiche tecniche
  • Uso target: PCBA di controllo per pannelli antincendio
  • Substrato: FR-4 di grado industriale
  • Ritardante di fiamma: UL94 V-0
  • Configurazione: pannello single-board o multi-board
  • Strati: 2–8
  • Spessore standard: 1,6 mm (opzioni custom disponibili)
  • Peso rame: 1–3 oz
  • Finiture: ENIG, HASL senza piombo, OSP
  • Assemblaggio: SMT ad alta velocità, through-hole, saldatura automatizzata
  • Controlli qualità: AOI, RX, test di continuità e test funzionali a livello pannello
  • Supporto: BOM cliente, documentazione di produzione e tracciabilità lotto controllata
