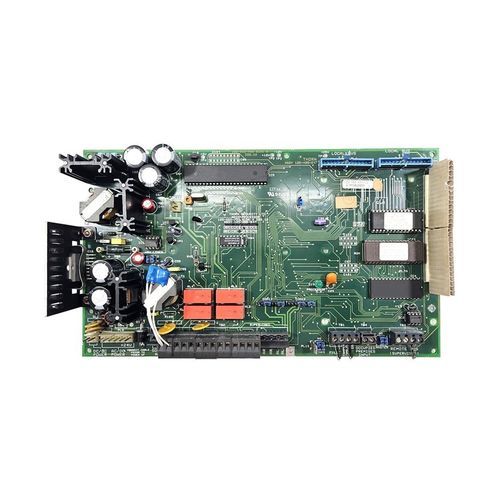

Circuito stampato per applicazioni IoT

ad alta velocitàprotezione contro le interferenzeper OEM

Introduzione
La PCBA per sistema di sorveglianza ad alta affidabilità è progettata per dispositivi di monitoraggio video professionali. Offre elaborazione del segnale stabile e trasmissione immagine efficiente in ambienti industriali e di safety, con ampia tolleranza termica e protezione EMI potenziata.

Parametri fondamentali

• Chipset principale: HiSilicon o processore equivalente ad alte prestazioni
• Temperatura operativa: -40 °C ÷ +85 °C
• Alimentazione: 12 V DC con protezione da sovratensione e inversione di polarità
• Memoria: supporta fino a 8 GB DDR4, eMMC fino a 32 GB
• Interfacce video: HDMI, CVBS e uscita rete IP
• Supporto risoluzione: fino a 4K @ 30fps (codifica/decodifica)
• Connettività: Dual Ethernet, modulo WiFi opzionale, porta seriale RS-485, USB 2.0/3.0
• Espansione: slot Mini-PCIe per moduli 4G/5G o accelerator IA

Materiali e costruzione

• PCB: FR-4 TG150, 2 oz rame, rivestimento conformal per resistenza a umidità/ polvere
• Componenti: condensatori, resistori e connettori di livello industriale
• Raffreddamento: dissipatore in alluminio con pad termici per IC critici
• Protezione: TVS e circuiti di filtraggio su linee di alimentazione e segnale

Scenari applicativi

• Sistemi di monitoraggio per sicurezza antincendio
• Telecamere di sicurezza industriali ed esterne
• Sorveglianza del traffico e degli spazi pubblici
• Nodi video IoT e soluzioni Smart City

Vantaggi principali

• Funzionamento stabile in ampi intervalli di temperatura e condizioni gravose
• Progettazione dell'alimentazione ottimizzata per servizio continuo 24/7
• Elevata immunità alle interferenze; progettato secondo criteri EMI FCC/CE
• Design modulare per facile personalizzazione e scalabilità
• Supporto ONVIF per integrazione con sistemi di terze parti

Caratteristiche / Specificazioni tecniche

• Modello: PCBA per sistema di sorveglianza ad alta affidabilità
• Chipset: HiSilicon o equivalente
• Intervallo di temperatura operativa: -40 °C ÷ +85 °C
• Alimentazione: 12 V DC con protezioni (sovratensione, inversione polarità)
• Memoria: fino a 8 GB DDR4; eMMC fino a 32 GB
• Video: HDMI, CVBS, IP
• Risoluzione max: 4K @ 30fps (codifica/decodifica)
• Connettività: doppia Ethernet, WiFi opzionale, RS-485, USB 2.0/3.0
• Espansione: Mini-PCIe per 4G/5G o moduli AI
• PCB: FR-4 TG150, 2 oz rame, rivestimento conformal
• Raffreddamento: dissipatore in alluminio + pad termici
• Protezione: TVS e filtraggio su linee di alimentazione e segnale
• Conformità EMI: progettato per requisiti FCC/CE
