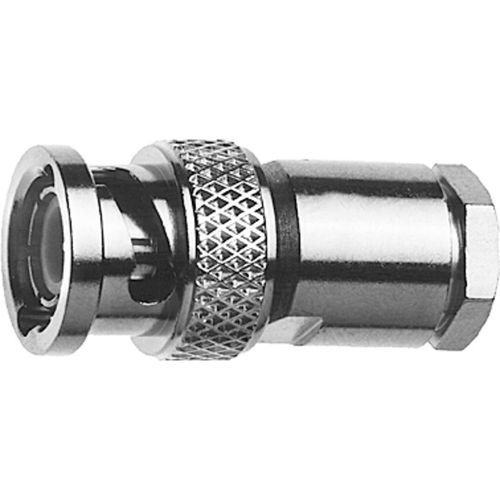

Connettore BNC diritto a saldare/morsetto G1 (RG-58C/U) manicotto a pressione
BNC Plg str sd/cl G1 Z50
50 Ω
G1 (RG-58C/U); 1,0/2,95 AF
RG-58C/U
7806A
9907
CNT-195
HPF 195
KX 15
LMR-195
WCX195
1.0/2,95 AF
RG-141A/U
RG-142B/U
saldatura/morsetto; manicotto a pressione
A01
UG-88/U
1.0/2,95 AF
RG-141A/U
RG-142B/U
La serie BNC è il connettore coassiale più comunemente utilizzato. Grazie al meccanismo di accoppiamento a baionetta, questo connettore può essere utilizzato fino a 4 GHz. Sono disponibili impedenze di 50 e 75 Ω. Sono disponibili stili di connettori per cavi flessibili, conformabili e semirigidi. Sono disponibili versioni del connettore BNC per il montaggio su schede a circuito stampato, sia con tecniche di saldatura a foro passante che con tecniche di pressatura a foro passante. Per questa serie vengono utilizzati processi di terminazione dei cavi sia a crimpare che a morsetto. I connettori BNC sono utilizzati per applicazioni di trasmissione di segnali, dati e video.
La sigillatura della faccia di accoppiamento per i connettori BNC tra spina e jack (accoppiati) è conforme alla norma IP 54. Le classificazioni sono affermazioni generali per la serie in questione. I singoli connettori possono discostarsi dai valori indicati. In caso di dubbio, consultare i nostri tecnici.
---
