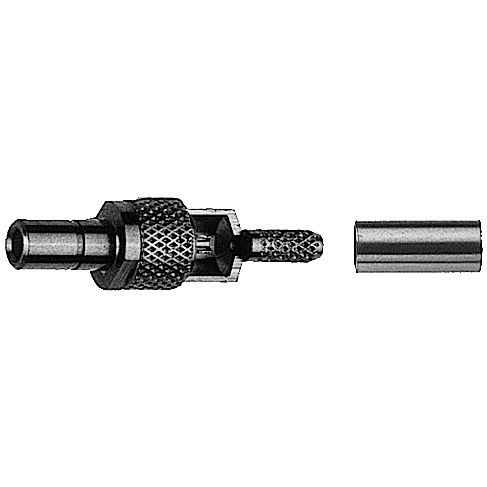

SSMB Spina dritta a crimpare G3 (RG-178B/U)
Nome articolo - SSMB Plg str sd/cr G3 Au
Gruppo di cavi; cavo - G3 (RG-178B/U)
KX 21A
RG-178B/U
RG-196A/U
Finitura - Oro
Assemblaggio - C2413
La serie di connettori SSMB utilizza un accoppiamento a scatto ed è adatta per applicazioni fino a una frequenza di 3 GHz. L'impedenza è controllata Sono disponibili connettori per cavi flessibili come RG-316 e RG-178. Sono disponibili modelli per il montaggio su circuiti stampati con assemblaggio a saldatura passante. Le tecniche di saldatura e crimpatura sono utilizzate per terminare questa serie di cavi. Grazie alle loro dimensioni ridotte, i connettori SSMB trovano applicazione in piccoli strumenti e apparecchiature di comunicazione.
Durata (cicli di accoppiamento): tipo standard - ≥ 100
Durata (cicli di accoppiamento): Tipo MIL - ≥ 500
Forza di inserimento - ≤ 27 N
Disinnesto - min. 4,5 N
Materiale: contatti a molla - CuBe2
Materiale: parti di contatto solide - CuZn39Pb3
Materiale: ghiera a crimpare - Cu
Materiale: rondella dentata - CuSn6
Materiale: isolatori - PTFE
Finitura: Conduttore interno - Cu1Ni2Au1.27
Finitura conduttore esterno: Oro (standard; ultima cifra ...1) - Cu1Ni2Au0.8
Finitura conduttore esterno: Oro MIL (ultima cifra ...2) - Cu1Ni2Au1.27
Finitura conduttore esterno: Tipo per circuiti stampati (ultima cifra ...7) - SnPb8
Finitura conduttore esterno: Telealloy (bronzo bianco) (ultima cifra ...8) - CuSnZn3
Finitura conduttore esterno: Nichel (ultima cifra ...9) - Cu2Ni5
Finitura altre parti metalliche: Oro (standard; ultima cifra ...1) - Cu2Ni5Au0.2
Finitura di altre parti metalliche: Oro MIL (ultima cifra ...2) - Cu1Ni2Au0.8
Finitura di altre parti metalliche: Nichel (ultima cifra ...9) - Cu2Ni5
Categoria climatica secondo IEC 60068 - 1 - 55/155/21
---
