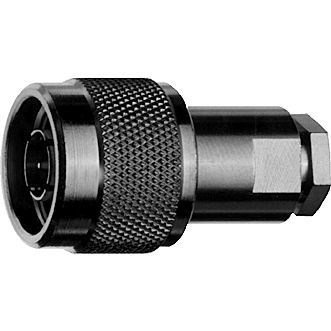

Connettore di dati 100023965

RFjackdiritto

N Spina dritta G3 (RG-178B/U) a saldare/morsetto IP 67 Nome articolo - N Plg str sd/cl G3 Gruppo di cavi; cavo - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Osservazioni - saldatura/morsetto; manicotto a pressione IP67 Montaggio - B02 La serie N è un connettore coassiale molto diffuso. Si tratta di un connettore di medie dimensioni, di precisione e resistente alle intemperie, fornito con un accoppiamento a vite. In alcune applicazioni questo connettore può essere utilizzato fino a 11 GHz. Sono disponibili solo impedenze di 50 Ω. I connettori sono disponibili per cavi flessibili, conformabili, semirigidi e corrugati. Per questa serie vengono utilizzati processi di terminazione del cavo sia a crimpare che a morsetto. Le speciali tecniche di progettazione di questa serie di connettori hanno permesso di ottenere eccellenti livelli di prestazioni per quanto riguarda la perdita di ritorno (VSWR) e la distorsione di intermodulazione. Le applicazioni di questi connettori variano dalla trasmissione di segnali e dati, dove è richiesta la resistenza alle vibrazioni e la protezione ambientale. La serie N offre una soluzione di media potenza ad alta frequenza per le connessioni coassiali. La sigillatura della faccia di accoppiamento per i connettori N tra spina e jack (accoppiati) è conforme a IP 68. Le classificazioni sono indicazioni generali per la serie in questione. I singoli connettori possono discostarsi dai valori indicati. In caso di dubbi, consultare i nostri tecnici. Coppia di accoppiamento consigliata - 4 - 6 Nm Durata (accoppiamenti) - ≥ 500 Materiale: contatti a molla - CuBe2, CuNi1Pb1P(C97) Materiale: conduttore esterno - CuZn39Pb3 Materiale: altre parti metalliche - CuZn39Pb3 Materiale: isolanti - PTFE Materiale: guarnizioni - Silicone, NBR Finitura: Conduttore interno - Cu2Ag5 Finitura: Conduttore esterno - CuSnZn3 (Telealloy); Ag2CuSnZn0,5 (Optargen) Finitura: Altre parti metalliche - CuSnZn3 (Telealloy), Cu2Ni5
