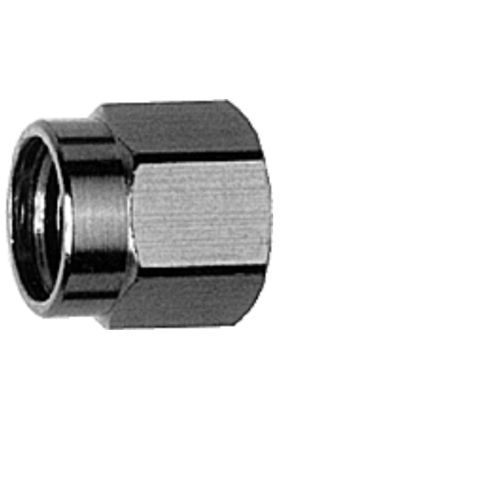

Connettore RF 100024649

jackSMAdiritto

Spina SMA diritta G10 (UT-141) senza conduttore interno IP 68 Nome articolo - SMA Plg str sd G10 custm Gruppo di cavi; cavo - G10 (UT-141) EZ 141 1673A RG-402/U SUCOFORM 141 UT-141 Flexiform 402 Osservazioni - senza conduttore interno IP 68 Perdita di ritorno - tip: 4 GHz: -45 dB; 6 GHz: -41 dB; 10 GHz: -27 dB; 18 GHz: -23 dB Finitura - Oro Montaggio - C28 La serie SMA è un connettore coassiale molto diffuso con accoppiamento filettato, che può essere utilizzato fino a frequenze superiori a 18 GHz (a seconda del tipo). L'impedenza è controllata. Sono disponibili modelli di connettore per cavi flessibili, conformabili e semirigidi. Sono disponibili versioni del connettore SMA per il montaggio su schede di circuiti stampati, sia con tecniche di saldatura e pressatura a foro passante, sia con tecniche di montaggio superficiale (SMD). Le tecniche di saldatura, crimpatura e morsetto sono utilizzate per terminare questa serie di cavi. Le applicazioni SMA comprendono le comunicazioni, i satelliti e le apparecchiature di test. La sigillatura della faccia di accoppiamento per i connettori SMA tra spina e jack (accoppiati) è conforme a IP 68. Questa classificazione è una dichiarazione generale per la serie in questione. I singoli connettori possono discostarsi dai valori indicati. In caso di dubbio, consultare i nostri tecnici. Durata (accoppiamenti) - ≥ 500 Coppia di accoppiamento consigliata - 79 - 113 Ncm Materiale: contatti a molla - CuBe2 Materiale: ghiera a crimpare - Cu Materiale: rondella dentata - CuSn6 Materiale: isolatori - PTFE Materiale: guarnizioni - MVQ Finitura: Conduttore interno - Cu1Ni2Au1.27 Finitura conduttore esterno: Oro (standard; ultima cifra ...1) - NiPAu Finitura conduttore esterno: Oro MIL (ultima cifra ...2) - Cu1Ni2Au1.27
