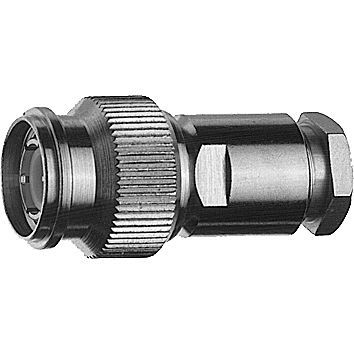

Connettore di dati 100023733

RFBNCTNC

Spina TNC diritta G3 (RG-178B/U) IP67 Nome articolo - TNC Plg str sd/cl G3 Z - 50 Ω Gruppo di cavi; cavo - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Osservazioni - saldatura/morsetto; manicotto a pressione IP67 Montaggio - A03 La serie TNC è un connettore coassiale di uso comune. Con le stesse dimensioni dei connettori BNC, ma con un meccanismo di accoppiamento filettato, questo connettore può essere utilizzato fino a 11 GHz. Sono disponibili sia con impedenze di 50 Ω che di 75 Ω. Sono disponibili stili di connettori per cavi flessibili, conformabili e semirigidi. Sono disponibili versioni del connettore TNC per il montaggio su schede di circuiti stampati, sia con tecniche di saldatura a foro passante che con tecniche di pressatura a foro passante. Per questa serie vengono utilizzati processi di terminazione dei cavi sia a crimpare che a morsetto. Le applicazioni di questi connettori spaziano dalla trasmissione di segnali e dati alla trasmissione video, dove è richiesta la resistenza alle vibrazioni. I TNC sono una soluzione a basso costo per le connessioni coassiali ad alta frequenza. La sigillatura della faccia di accoppiamento per i connettori TNC tra spina e jack (accoppiati) è conforme a IP 68. Le classificazioni sono indicazioni generali per la serie in questione. I singoli connettori possono discostarsi dai valori indicati. In caso di dubbi, consultare i nostri tecnici. Coppia di accoppiamento consigliata - 0,46 - 0,69 Nm Durata (accoppiamenti) - ≥ 500 Materiale: contatti a molla - CuBe2; CuNi1Pb1(C97) Materiale: conduttore esterno - CuZn39Pb3 Materiale: altre parti metalliche - CuZn39Pb3 Materiale: isolanti - PTFE/PE Materiale: guarnizioni - Silicone Finitura: Conduttore interno - Cu1Ni2Au0.8 Finitura: Conduttore esterno - Cu2Ni5 Finitura: Altre parti metalliche - Cu2Ni5 Tipi con isolante in PTFE - 40/155/21 Tipi con isolante in PE - 40/75/21
