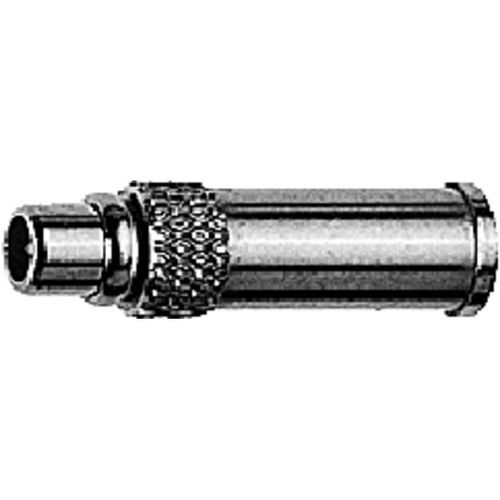

Spina dritta MMCX a crimpare
Nome articolo - MMCX Plg str cr/cr G3
Gruppo di cavi; cavo - G3 (RG-178B/U)
KX 21A
RG-178B/U
RG-196A/U
Osservazioni - crimpare/crimpare
Assemblaggio - C2822
La serie di connettori micro-miniaturizzati MMCX è una versione più piccola del modello MCX e utilizza anch'essa un accoppiamento a scatto. Sono adatti all'uso fino a 6 GHz. L'impedenza è controllata a 50 Ω. I connettori sono disponibili per cavi flessibili, conformabili e semirigidi. I modelli sono disponibili per il montaggio su circuiti stampati mediante saldatura a foro passante, a pressione e con tecnologia di montaggio superficiale (SMT). Le tecniche di saldatura e crimpatura sono utilizzate per terminare questa serie di cavi. Grazie alle loro dimensioni ridotte, questi connettori possono essere utilizzati negli strumenti più piccoli e nelle apparecchiature di comunicazione personale.
Durata (accoppiamenti) - ≥ 500
Materiale: contatti a molla - CuBe2
Finitura: conduttore interno - Ni2Au1.27
Materiale: conduttore esterno - CuZn39Pb3
Forza di inserimento - ≤ 18 N
Finitura: Conduttore esterno - Ni2Au0,8
Materiale: altre parti metalliche - CuZn39Pb3
Finitura: Altre parti metalliche - Ni5Au0.2
Disinnesto - 6 - 18 N
Materiale: isolanti - PTFE
Categoria climatica secondo IEC 60068 - 1 - 55/155/21
Resistenza di contatto conduttore interno - ≤ 5 mΩ
Resistenza di contatto conduttore esterno - ≤ 2,5 mΩ
Resistenza di isolamento - ≥ 1 GΩ
Impedenza - 50 Ω
Perdita di ritorno: Stile diritto - ≥ 20 dB/6 GHz
Perdita di ritorno: Stile angolare - ≥ 16,5 dB / 6 GHz
Tensione di prova - 500 V/50 Hz
Tensione di lavoro - 170 V/50 Hz
Gamma di frequenza fino a - 6 GHz
Norme - EN 122340
---
