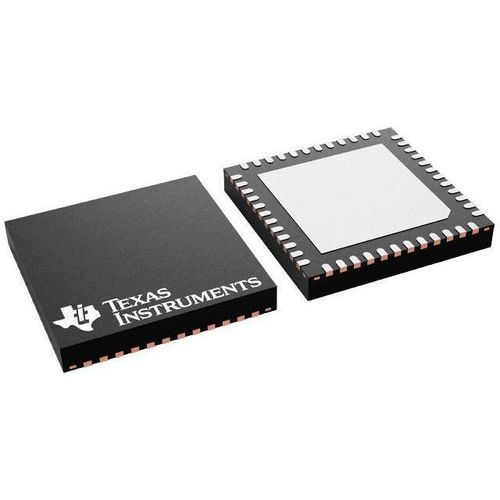

Microcontrollore 32 bit CC2640R2F

per trasmissione senza filidi comunicazionedi bassa potenza

Panoramica
Il CC2640R2F è un microcontrollore wireless a 2,4 GHz (MCU) ottimizzato per Bluetooth® Low Energy 5.1 e protocolli proprietari 2,4 GHz a basso consumo. Progettato per sensing avanzato e comunicazioni wireless a basso consumo in applicazioni come sicurezza degli edifici, HVAC, tracciamento asset, dispositivi medicali e sensori industriali che richiedono lunga autonomia e prestazioni RF robuste.

Caratteristiche principali

• Supporto Bluetooth® 5.1: LE Coded PHY (Long Range), LE 2‑Mbit PHY, Advertising Extensions, set multipli di advertising; retrocompatibile
• SDK SimpleLink™ CC2640R2F con stack Bluetooth® 5.1 qualificato
• Corrente di standby ultra‑bassa: 1,1 µA con piena retention della RAM
• Sensor Controller autonomo a consumo ultra‑ridotto per acquisizioni a basso consumo
• Controller radio dedicato (Arm® Cortex®‑M0) per controllo RF a basso consumo e multi‑PHY
• Eccellente sensibilità e robustezza RF (fino a −103 dBm per LE Coded PHY 125 kbps)

Microcontrollore

• Core CPU: Arm® Cortex®‑M3, fino a 48 MHz
• Flash: 128 kB programmabile in system (famiglia con memorie non volatili maggiori)
• RAM: 28 kB (inclusi 20 kB di SRAM a bassissima perdita)
• Debug: cJTAG 2 pin e JTAG; supporto OTA per aggiornamenti firmware
• EEMBC CoreMark: 142

Periferiche

• 1 × UART; 2 × SPI (SSI); I2C e I2S
• ADC 12 bit, 200 ksps, MUX analogico a 8 canali
• Comparatori analogici a bassa potenza; sorgente di corrente programmabile
• RTC; acceleratore AES‑128 e TRNG
• Supporto fino a otto pulsanti capacitivo; sensore di temperatura integrato

GPIO e package

• Opzioni GPIO per package: 10, 14, 15 o 31
• Tutti i pin digitali dei periferici possono essere instradati su qualsiasi GPIO per flessibilità di progetto

Package | Pin | Dimensioni
DSBGA (YFV) — 34 pin — 2,59 × 2,59 mm (≈ 6,7081 mm²)
VQFN (RGZ) — 48 pin — 7 × 7 mm (≈ 49 mm²)
VQFN (RHB) — 32 pin — 5 × 5 mm (≈ 25 mm²)
VQFN (RSM) — 32 pin — 4 × 4 mm (≈ 16 mm²)

Sicurezza

• Accelerazione crittografica e modulo AES‑128
• TRNG (True Random Number Generator)
• Device attestation / anti‑contraffazione e protezione debug/IP

Alimentazione e modalità low‑power

• Tensione di alimentazione: normale 1,8–3,8 V; modalità regolatore esterno 1,7–1,95 V
• RX attivo: ~5,9 mA; TX @0 dBm: ~6,1 mA; TX @+5 dBm: ~9,1 mA
• MCU attivo: ~61 µA/MHz; sensor controller: 0,4 mA + 8,2 µA/MHz
• Standby con RTC e retention RAM/CPU: 1,1 µA; Shutdown: 100 nA (wake su eventi esterni)

Sezione RF

• Transceiver RF 2,4 GHz compatibile con Bluetooth® Low Energy 5.1 e precedenti
• Sensibilità RX: tip. −97 dBm (BLE), fino a −103 dBm per LE Coded PHY 125 kbps
• Link budget fino a 102 dB; potenza TX programmabile fino a +5 dBm; interfaccia RF single‑ended o differenziale
• Progettato per conformità alle norme RF globali (ETSI, FCC, ARIB)

Strumenti di sviluppo ed ecosistema

• Kit di sviluppo completi e reference design disponibili
• Software: SimpleLink™ CC2640R2F SDK con stack BLE royalty‑free
• Tool: SmartRF™ Studio, Sensor Controller Studio, IAR, Code Composer Studio (IDE & Cloud)

Specifiche tecniche

• Modello: CC2640R2F
• CPU: Arm® Cortex®‑M3 fino a 48 MHz
• Flash: 128 kB; RAM: 28 kB (20 kB ultra‑low leakage)
• ADC: 12 bit, 200 ksps, 8 canali
• Periferiche: UART, SPI (2), I2C, I2S, 4 timer, RTC, Sensor Controller
• GPIO: 10 / 14 / 15 / 31
• RF: 2,4 GHz BLE 5.1, TX fino a +5 dBm, sensibilità fino a −103 dBm
• Alimentazione: 1,8–3,8 V; standby 1,1 µA; shutdown 100 nA
• Temperatura operativa: −40 a +85 °C
• Sicurezza: AES‑128, TRNG, device attestation
