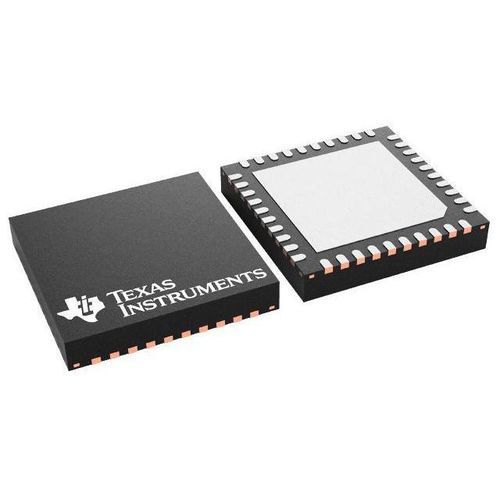

Microcontrollore 8 bit CC2541

per trasmissione senza filidi comunicazionecon radiotrasmettitore

Panoramica
Il CC2541 è un SoC MCU wireless ottimizzato per il basso consumo, destinato ad applicazioni Bluetooth Low Energy (BLE) e protocolli proprietari a 2,4 GHz. Integra un transceiver RF, un core MCU Enhanced 8051, flash programmabile in‑system (128 KB o 256 KB), 8 KB di RAM e numerose periferiche per nodi radio compatti e a basso BOM.

Caratteristiche principali

• SoC RF 2,4 GHz compatibile Bluetooth Low Energy e modalità proprietarie
• Velocità dati: 250 kbps, 500 kbps, 1 Mbps e 2 Mbps
• TX programmabile fino a 0 dBm; sensibilità RX ≈ −94 dBm (1 Mbps)
• Pin‑compatibile con CC2540 nel package QFN‑40 6 × 6 mm se USB / I2C extra non utilizzati
• Varianti: CC2541F128 (128 KB) e CC2541F256 (256 KB)

RF e conformità

• Progettato per requisiti normativi globali (ETSI / FCC / ARIB)
• Buon link budget per applicazioni a lungo raggio senza front‑end RF esterno in molti casi
• Potenza programmabile e buone prestazioni di selettività / blocking

Layout e package

• Pochi componenti esterni richiesti; reference design disponibili
• Package 6 × 6 mm QFN‑40 (VQFN RHA)
• Compatibilità pin con CC2540 a condizioni (USB / I2C extra non utilizzati)

Basso consumo

• RX attivo: da 17,9 mA; TX attivo (0 dBm): ~18,2 mA
• Power Mode 1 (wake‑up 4 µs): 270 µA
• Power Mode 2 (sleep timer on): 1 µA
• Power Mode 3 (external interrupts): 0,5 µA
• Tensione di alimentazione: 2,0 V – 3,6 V

Microcontrollore & memoria

• Core Enhanced 8051 con code prefetch
• Flash programmabile in‑system: 128 KB o 256 KB
• RAM: 8 KB con retention in tutti i power mode
• Supporto debug hardware e automazione baseband (auto‑ACK, address decoding)

Periferiche

• ADC 12 bit, 8 canali (risoluzione configurabile)
• 2 × SPI, 2 × UART, 4 timer, interfaccia I2C
• DMA a 5 canali, generazione IR, sleep timer 32 kHz con capture
• RSSI digitale accurato, monitor batteria, sensore di temperatura
• 23 GPIO (21 × 4 mA, 2 × 20 mA), 2 I/O con funzione di pilotaggio LED
• Coprocessore AES, watchdog e comparatore ad alte prestazioni integrati

Sicurezza

• Accelerazione crittografica e supporto AES‑128
• Device attestation & anti‑counterfeit
• Secure debug e protezione IP software

Strumenti di sviluppo & software

• Kits: CC2541EMK, CC2541DK‑MINI
• SmartRF, BTool, supporto IAR Embedded Workbench e CC‑Debugger
• Stack BLE v4.0 per soluzioni single‑mode e esempi GAP / GATT / SMP / L2CAP
• Opzioni di configurazione: single‑chip o network‑processor interface

Parametri prodotto (sintesi)

• CPU core: Enhanced 8051
• Tecnologia: 2,4 GHz Bluetooth Low Energy
• Flash: 128 KB (CC2541F128) o 256 KB (CC2541F256)
• RAM: 8 KB
• GPIO: 23
• Sensibilità (migliore): −94 dBm (1 Mbps)
• Temperatura funzionamento: −40 °C a 85 °C
• Package: QFN‑40 6 × 6 mm
• Tensione alimentazione: 2,0 V – 3,6 V

Specifiche tecniche

• Tipo: Wireless MCU (SoC)
• Periferiche: ADC 12 bit (8 ch), 2 SPI, 2 UART, 4 timer, I2C, DMA 5 canali
• Potenza TX massima: programmabile fino a 0 dBm
• Modalità a basso consumo con correnti di sleep fino a 0,5 µA
• Indicazioni di conformità normativa: ETSI / FCC / ARIB
