Microcontrollore 32 bit CC3551E

di comunicazioneper trasmissione senza filiSoC (system-on-chip)

Panoramica
Il CC3551E è un SoC MCU wireless single‑chip che integra Wi‑Fi 6 dual‑band (2,4/5 GHz) e Bluetooth Low Energy 5.4 con processore Arm Cortex‑M33. È pensato per progetti IoT embedded sensibili al costo che richiedono connettività sicura, footprint PCB ridotto e supporto RTOS.

Vantaggi principali

• Wi‑Fi 6 dual‑band + Bluetooth LE 5.4 in un unico dispositivo
• Arm® Cortex®‑M33 (160 MHz) integrato con ~1.1 MB SRAM per rete e applicazioni
• Famiglia compatibile pin‑to‑pin (CC3550E, CC3551E) e package QFN 56 pin
• Funzionalità di sicurezza hardware e certificazione Wi‑Fi CERTIFIED Chip

Specifiche tecniche (sintesi)

• Modello: CC3551E
• Processore: Arm® Cortex®‑M33, 160 MHz, FPU, TrustZone
• Memoria: ~1.1 MB SRAM integrata (incl. 128 KB TCM); supporto XiP tramite quad/octal SPI
• Wireless: Wi‑Fi 6 (802.11ax) dual‑band 2.4/5 GHz (single‑stream 20 MHz), Bluetooth Low Energy 5.4
• Throughput UDP max: ≈20 Mbps (single‑stream 20 MHz)
• Temperatura operativa: −40 °C a +105 °C
• Package: QFN 56 pin (7 × 7 mm)

Processore, memoria e software
Nucleo Cortex‑M33 con FPU, TrustZone e accelerazione AI; cache configurabili (32/64 KB) e TCM a bassa latenza fino a 32 KB. Supporta FreeRTOS e fornisce SDK con stack TCP/IP e TLS open‑source.

Prestazioni wireless e protocolli

• Wi‑Fi: compatibile IEEE 802.11 a/b/g/n/ax; OFDMA, Target Wake Time (TWT), Trigger Frames, BSS Color; modalità AP/STA/softAP/Wi‑Fi Direct e multi‑role
• RF: PA integrato (es.: 20.5 dBm @ 1 DSSS, 17.8 dBm @ 54 OFDM); sensibilità Rx es.: −98.7 dBm (1 DSSS), −76.6 dBm (54 OFDM)
• Bluetooth LE: stack certificato Bluetooth Low Energy 5.4, supporto per PHY long‑range e 2M PHY

Periferiche e interfacce

• Fino a 38 GPIO con multiplexing flessibile
• 3 × UART, 2 × SPI, 2 × I2C, I2S, PDM, SD/MMC, SDIO 2.0, CAN 2.0
• 8 timer/PWM; ADC 8 canali 12 bit; DMA, RTC, WDT, OTP

Funzioni di sicurezza

• Hardware Security Module (HSM) con ECC, RSA, AES, SHA2/3, MD5, CRC, TRNG
• Accelerazione crittografica, storage sicuro delle chiavi, attestazione del dispositivo, secure boot
• Debug sicuro, readiness PSA, aggiornamenti OTA sicuri con anti‑rollback

Alimentazione, clock e coesistenza

• Clock: XTAL 52 MHz e opzioni di clock lento (oscillatore interno, XTAL 32.768 kHz o clock esterno)
• Domini di alimentazione: VPA 3.3 V, VMAIN 1.8 V, VIO 1.8/3.3 V
• Supporta PTA a 3 fili per coesistenza con radio esterne 2.4 GHz e selezione antenna

Package & meccanica

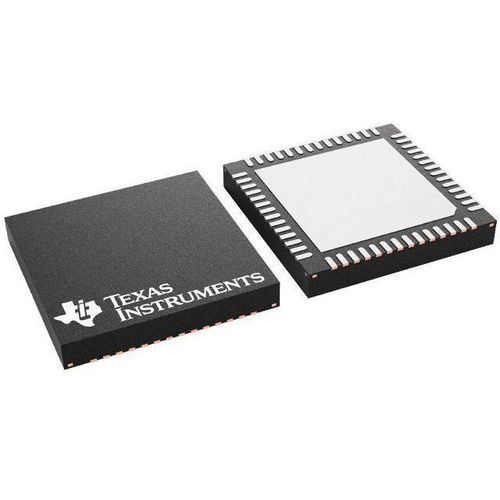

• QFN 56 pin (RSH), 7 × 7 mm (49 mm²)

Software, documentazione & valutazione
SDK SimpleLink completo con supporto FreeRTOS, esempi, driver e strumenti. Datasheet, manuale di riferimento, errata e risorse di progetto disponibili nella pagina prodotto.

Applicazioni

• Nodi IoT a basso costo, sensori connessi e dispositivi consumer connessi
• Dispositivi embedded industriali/consumer basati su RTOS con requisiti di connettività sicura
