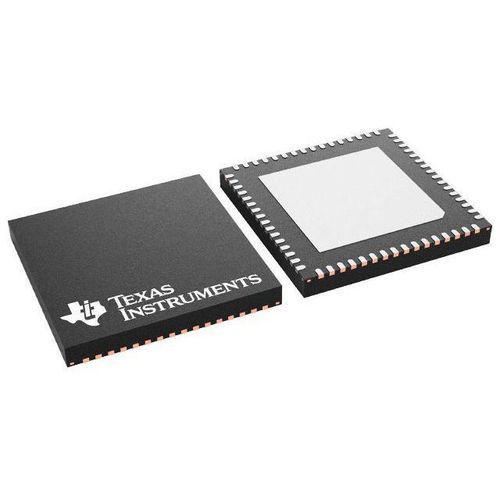

Microcontrollore 32 bit CC3235SF

di comunicazionedi uso generaleper trasmissione senza fili

Panoramica
Il CC3235SF è un MCU wireless SimpleLink™ Wi‑Fi® dual‑band SoC che integra un core applicativo Arm® Cortex®‑M4 e un processore di rete con radio 2,4 GHz / 5 GHz, baseband e MAC. La variante CC3235SF include 1 MB di flash eseguibile utente oltre a 256 KB di RAM e offre funzionalità di sicurezza hardware e di rete avanzate per applicazioni IoT e industriali.

Funzionalità chiave

• Wi‑Fi dual‑band: 2.4 GHz e 5 GHz (802.11 a/b/g/n)
• Processore di rete integrato che scarica la pila Wi‑Fi e IP dall'MCU applicativo
• MCU applicativo: Arm® Cortex®‑M4 (80 MHz)
• Supporta FreeRTOS e TI‑RTOS; compatibile con SimpleLink™ SDK e kit LaunchPad
• Chip Wi‑Fi CERTIFIED™; FIPS 140‑2 Livello 1 (dipende dal modulo/parte)

Sicurezza e funzionalità di rete

• Sicurezza multi‑livello: device attestation & anti‑counterfeit, Secure Boot, aggiornamenti firmware sicuri, storage sicuro, protezione IP software
• Supporto WPA™, WPA2™, WPA3™ Personal e Enterprise, WEP
• Fino a 16 socket sicuri concorrenti (TLS/SSL), supporto CSR e OCSP
• Aceleratori crittografici hardware (AES, DES, SHA/MD5, CRC)

Capacità wireless e protocolli

• 802.11 a/b/g/n su 2.4 GHz e 5 GHz; modalità AP/STA/Wi‑Fi Direct (2.4 GHz)
• Protocolli Internet/applicazione: server HTTPS, mDNS, DNS‑SD, DHCP; stack TCP/IP IPv4 e IPv6
• 16 socket BSD con supporto TLS v1.2 e SSL 3.0; coexistence con BLE/2.4 GHz

Sottosistema MCU applicativo e periferiche

• Core Arm® Cortex®‑M4 a 80 MHz; 256 KB di RAM dedicata all'utente
• 1 MB di Flash eseguibile opzionale/integrato (CC3235SF)
• Periferiche: UART, I2S, I2C, SPI, SD, ADC, interfaccia parallela 8‑bit, timer, PWM
• Fino a 27 GPIO con multiplexing flessibile

Gestione energetica e modalità a basso consumo

• Convertitori DC/DC integrati; VBAT modalità ampia 2.1 V–3.6 V; VIO connesso a VBAT
• Modalità a basso consumo avanzate: Shutdown ~1 µA; Hibernate ~4.5 µA; LPDS ~120 µA; Idle connected (MCU in LPDS) ~710 µA
• Correnti tipiche in attività: RX ~59 mA; TX ~223 mA

Prestazioni e radio

• Throughput applicativo: UDP fino a 16 Mbps; TCP ~13 Mbps; picco fino a 72 Mbps
• Potenza TX Wi‑Fi: ~18.0 dBm (2.4 GHz, 1 DSSS); ~18.1 dBm (5 GHz, 6 OFDM)
• Sensibilità RX: ~‑96 dBm (2.4 GHz); ~‑92 dBm (5 GHz)

Package, classificazione e ambientale

• Package RGK: VQFN 64‑pin, 9 mm × 9 mm, pitch 0.5 mm
• Temperatura di esercizio: −40 °C a +85 °C (industriale)
• Stato prodotto: ACTIVE

Uso tipico ed ecosistema

• Parte della piattaforma SimpleLink™ MCU con SDK unificati, strumenti e design di riferimento
• Supportato da SimpleLink CC32xx SDK, TI‑RTOS / FreeRTOS, UniFlash e kit LaunchPad/moduli

Specifiche

• Processore: Arm® Cortex®‑M4 (80 MHz)
• Tipo dispositivo: Wireless MCU (SoC dual‑processor)
• Memoria: 1 MB Flash eseguibile (CC3235SF), 256 KB RAM
• Protocolli: Wi‑Fi 2.4 GHz & 5 GHz (802.11 a/b/g/n), IPv4 & IPv6
• Throughput: UDP fino a 16 Mbps; TCP ~13 Mbps; picco fino a 72 Mbps
• Sicurezza: FIPS 140‑2 Livello 1 (parte dipendente), Secure Boot, acceleratori crittografici hardware
• Temperatura operativa: −40 °C a +85 °C
• Package: VQFN (RGK) 64‑pin, 9 × 9 mm, 0.5 mm pitch
