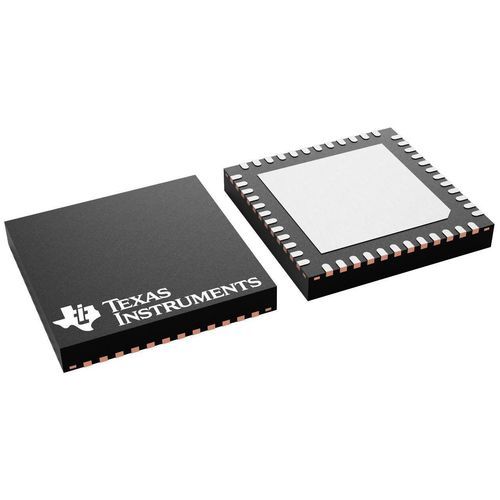

Microcontrollore 32 bit CC1310

per trasmissione senza filidi comunicazionedi uso generale

Panoramica
Il CC1310 è un MCU wireless Sub-1 GHz a bassissimo consumo di Texas Instruments. Integra un core principale Arm® Cortex®-M3 a 48 MHz, un controller radio dedicato (Cortex-M0) e un Sensor Controller autonomo per estendere l'autonomia delle applicazioni alimentate a batteria o tramite energy harvesting, offrendo copertura a lunga distanza.

Caratteristiche principali

• Processore Arm® Cortex®-M3 (48 MHz)
• Transceiver RF Sub-1 GHz integrato con potenza TX programmabile fino a +15 dBm
• Sensor Controller autonomo a 16 bit per gestione sensori in ultra-basso consumo
• Molteplici modalità a basso consumo e convertitore DC/DC integrato
• Opzioni Flash: 32 / 64 / 128 kB; RAM: 28 kB + SRAM a bassa perdita
• Supporto per aggiornamenti Over-the-Air (OTA)

Periferiche e risorse on-chip

• 1× UART; 2× SSI (SPI/MICROWIRE/TI); I2C; I2S
• ADC 12 bit, 200 ksamples/s, MUX analogico a 8 canali
• 2 comparatori (continuous-time e clocked), sorgente di corrente programmabile
• Real-Time Clock (RTC)
• Modulo sicurezza AES-128 hardware e TRNG
• Supporto fino a otto pulsanti capacitivi; sensore di temperatura integrato; GPIO: 10 / 15 / 30 in base al package

RF, protocolli e conformità

• Protocolli supportati: 6LoWPAN, IEEE 802.15.4, MIOTY, Proprietary, Wireless M‑Bus
• Modulazioni: (G)MSK, 2(G)FSK, 4(G)FSK, ASK, OOK
• Bande di frequenza esempio: 287–351, 359–439, 431–527, 718–878, 861–1054 MHz
• Sensibilità: fino a −124 dBm (modalità long-range)
• Progettato per conformità a ETSI, FCC e ARIB

Opzioni di package

• 7 mm × 7 mm RGZ VQFN48 — ~30 GPIO
• 5 mm × 5 mm RHB VQFN32 — ~15 GPIO
• 4 mm × 4 mm RSM VQFN32 — ~10 GPIO

Caratteristiche a basso consumo

• Tensione di alimentazione: 1.8 a 3.8 V
• Corrente RX (minima): 5.4 mA
• Corrente TX a +10 dBm: 13.4 mA; programmabile fino a +15 dBm
• Modalità attiva MCU (48 MHz, CoreMark): ≈2.5 mA (~51 µA/MHz)
• Sensor Controller attivo (24 MHz): 0.4 mA + 8.2 µA/MHz; campionamento periodico ≈0.95 µA
• Standby (RTC attivo + retention RAM): 0.7 µA; Shutdown (wake su eventi esterni): 185 nA

Prestazioni RF

• Buona selettività e immunità al blocco (es.: selettività ±100 kHz = 56 dB; blocco ±10 MHz = 90 dB)
• Interfaccia RF single-ended o differenziale programmabile

Strumenti e ambiente di sviluppo

• Kits di valutazione LaunchPad e schede di sviluppo a basso costo
• Design di riferimento per configurazioni RF
• Strumenti software: Sensor Controller Studio, SmartRF Studio, SmartRF Flash Programmer, IAR Embedded Workbench, Code Composer Studio (CCS), CCS UniFlash
• Piattaforma: SimpleLink SDK; TI‑RTOS e driver disponibili

Applicazioni

• Endpoint IoT a bassa potenza e lunga portata: metering, asset tracking, sensing remoto, automazione edilizia e sensori industriali

Specifiche tecniche

• Tipo: Wireless MCU (Sub-1 GHz)
• CPU: Arm® Cortex®-M3 @ 48 MHz
• Flash: 32 / 64 / 128 kB; RAM: 28 kB + SRAM cache / bassa perdita
• GPIO: 10 / 15 / 30 a seconda del package
• Potenza TX max: +15 dBm; Sensibilità (migliore): −124 dBm
• Velocità dati max: 0.5 Mbps; Temperatura di esercizio: −40 °C a +85 °C
