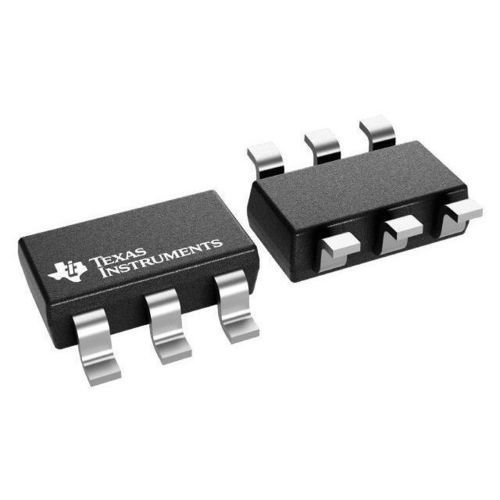

Convertitore DC/DC riduttore TPS563201

riduttorecircuito integratoSMD

Panoramica
Il TPS563201 è un convertitore step-down (buck) sincrono compatto da 3 A in package SOT-23 a 6 pin (DDC). Progettato per ridurre al minimo i componenti esterni, garantisce basso consumo in standby e risposta rapida ai transienti tramite il controllo D-CAP2. Il TPS563201 opera in modalità pulse-skip per massimizzare l'efficienza a carichi ridotti e supporta condensatori di uscita a basso ESR senza compensazione esterna.

Caratteristiche principali

• Convertitore buck sincrono 3 A (TPS563201) con FET integrati
• Controllo D-CAP2™ per risposta transitoria rapida
• Intervallo tensione ingresso: 4,5 V – 17 V
• Intervallo tensione uscita: 0,76 V – 7 V
• Modalità pulse-skip (TPS563201) per efficienza a basso carico
• Frequenza di commutazione: 580 kHz
• Bassa corrente di shutdown: < 20 µA
• Precisione di feedback: 2% (25 °C)
• Limitazione di corrente ciclo per ciclo e protezione hiccup
• Protezione UVP non latch e TSD
• Soft-start fisso: 1,0 ms

Parametri tecnici

• Topologia: Buck
• Iout (max): 3 A
• Vin (min–max): 4,5 V – 17 V
• Vout (min–max): 0,76 V – 7 V
• Modalità di controllo: D-CAP2
• Frequenza di commutazione: 580 kHz
• Iq (typ): 0,0004 A
• Duty cycle (max): 80%
• Temperatura giunzione: -40 °C a 125 °C

Package | Pin | Dimensioni

• Package: SOT-23-THN (DDC)
• Pin: 6
• Area footprint: ~8,12 mm² (2,9 x 2,8 mm)

Modulo di valutazione
Scheda di valutazione: TPS563201EVM-715 — modulo di valutazione step-down 3 A. EVM e modelli di simulazione accelerano lo sviluppo del prototipo.

Documentazione e risorse
Datasheet, application note, modelli PSpice, guida EVM e design di riferimento disponibili per supportare la selezione del componente, il layout e l'analisi termica.

Applicazioni tipiche

• Regolazione point-of-load per sistemi industriali ed embedded
• Apparecchiature telecom e di rete
• Strumentazione e sistemi di test
• Dispositivi alimentati a batteria e applicazioni a basso consumo
